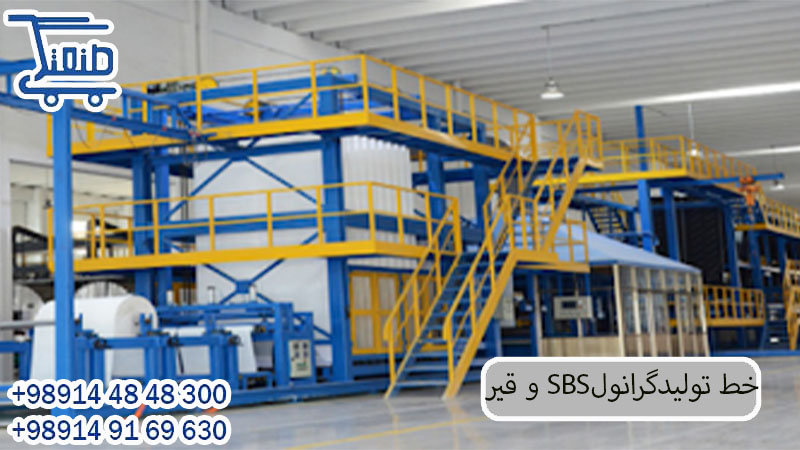

خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
گرانول SBS (Styrene-Butadiene-Styrene) یکی از افزودنی‌های مهم در صنعت آسفالت است که بهبود عملکرد و افزایش دوام آسفالت را در برابر شرایط مختلف جوی فراهم می‌کند. این گرانول‌ها که به‌طور عمده در ساخت آسفالت‌های با کیفیت بالا مورد استفاده قرار می‌گیرند، به دلیل خصوصیات فیزیکی و شیمیایی ویژه خود، به‌ویژه در کشورهای پیشرفته صنعتی، جایگاه ویژه‌ای دارند. خط تولید گرانول SBS و قیر برای تولید این محصولات در جهت بهبود کیفیت آسفالت طراحی شده است.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
1. آماده‌سازی مواد اولیه
- SBS: این پلیمر به صورت جامد و در شکل دانه یا گرانول فراهم می‌شود. ویژگی‌های فیزیکی و شیمیایی این پلیمر باید با دقت بورده شود تا بتواند به خوبی با قیر ترکیب شود.
- قیر: قیر باید تصفیه و آماده برای فرآیند ترکیب باشد. دمایی که برای فرآیند ترکیب نیاز است بستگی به نوع قیر و SBS دارد.
مواد اولیه:
- قیر: قیر ماده اصلی این خط تولید است که معمولاً از پالایشگاه‌های نفت تهیه می‌شود. نوع قیر مورد استفاده بستگی به ویژگی‌های نهایی محصول دارد.
- SBS (استایرن-بوتادین-استایرن): SBS یک پلیمر ترموپلاستیک است که به قیر اضافه می‌شود تا خواص آن را بهبود بخشد. SBS باعث افزایش انعطاف‌پذیری، مقاومت در برابر حرارت و چسبندگی قیر می‌شود.
- افزودنی‌ها: بسته به نیاز، ممکن است افزودنی‌های دیگری نیز به ترکیب اضافه شوند. این افزودنی‌ها می‌توانند شامل پایدارکننده‌ها، آنتی‌اکسیدان‌ها، پرکننده‌ها (مانند پودر سنگ آهک) و رنگ‌ها باشند.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
2. ذوب و مخلوط کردن
- ذوب SBS: SBS در دمای مشخصی ذوب شده و آماده ترکیب با قیر می‌شود.
- مخلوط کردن: فرایند مخلوط کردن اغلب در یک مخلوط‌کن خودکار و با دقت کنترل دما و سرعت انجام می‌شود تا اطمینان از یکنواختی ترکیب باشد. این مخلوط‌کن می‌تواند شامل میکسرهای داخلی با تیغه‌هایی خاص برای تسریع در همگن‌سازی باشد.خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
3. همگن‌سازی:
- هموژنایزر: پس از مخلوط شدن، مخلوط قیر و SBS وارد هموژنایزر می‌شود. هموژنایزر با استفاده از نیروی برشی بالا، باعث می‌شود که ذرات SBS به طور یکنواخت در قیر پخش شوند و یک مخلوط همگن‌تر به دست آید.
- بهبود خواص: همگن‌سازی باعث بهبود خواص مکانیکی و حرارتی قیر اصلاح شده می‌شود.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
4. اکستروژن
- فرآیند اکستروژن: در این مرحله، مخلوط قیر و SBS تحت فشار در دستگاه اکسترودر قرار می‌گیرد تا به حالت نهایی برسد. اکسترودر می‌تواند به شکل‌های مختلف خروجی، با توجه به کاربرد نهایی، طراحی شود.
5. خنک‌سازی و برش
- خنک‌سازی: پس از خروجی از اکسترودر، محصول به سرعت خنک می‌شود تا به فرم جامد برسد. خنک‌سازی معمولاً با استفاده از هوای سرد یا آب انجام می‌شود.
- برش به گرانول: در نهایت، محصول جامد برش داده شده و به صورت گرانول درآمده تا برای ذخیره‌سازی و حمل و نقل آماده باشد.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
6. بسته‌بندی و ذخیره‌سازی
- بسته‌بندی: گرانول‌های تولید شده در کیسه‌های بزرگ یا کارتن‌های مخصوص قرار می‌گیرند تا از آلودگی و آسیب جلوگیری شود.
- ذخیره‌سازی: انبار باید شرایط مناسب دما و رطوبت را حفظ کند تا خصوصیات گرانول‌ها تغییر نکند.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
مزایای استفاده از SBS در قیر
- افزایش مقاومت در برابر تغییرات دما: آسفالت‌های اصلاح شده با SBS انعطاف‌پذیری بیشتری در دماهای پایین و مقاومت بالاتری در دماهای بالا دارند.
- افزایش مقاومت مکانیکی: تحمل بارهای سنگین را بهبود می‌بخشند.
- بهبود عمر خدماتی آسفالت: کاهش ترک‌خوردگی و فرسودگی در طول زمان.
این فرایند به طور کلی وابسته به تجهیزات دقیق و شرایط کنترل شده است تا کیفیت نهایی آسفالت بهبود یافته و ویژگی‌های مد نظر تامین شود.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
دستگاه‌های گرانول ساز
دستگاه‌های گرانول ساز (Granulator) به تجهیزاتی اطلاق می‌شود که برای تولید گرانول‌ها یا دانه‌های کوچک از مواد اولیه مختلف طراحی شده‌اند. این گرانول‌ها معمولاً به عنوان میان‌محصول در صنایع مختلف مانند صنایع دارویی، شیمیایی، غذایی، پلاستیک و کشاورزی استفاده می‌شوند. دستگاه‌های گرانول ساز معمولاً به دو دسته اصلی تقسیم می‌شوند: دستگاه‌های گرانول ساز خشک و دستگاه‌های گرانول ساز مرطوب.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
انواع دستگاه‌های گرانول ساز:
دستگاه گرانول ساز خشک: در این دستگاه‌ها، فرآیند گرانول سازی بدون استفاده از آب یا سایر مایعات انجام می‌شود. مواد اولیه معمولاً به‌صورت پودر یا گرانول‌های اولیه به داخل دستگاه وارد می‌شوند و از طریق فشرده‌سازی یا استفاده از فشار به دانه‌های کوچک تبدیل می‌شوند.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
ویژگی‌ها:
استفاده از نیروهای مکانیکی مانند فشار و برش برای ایجاد گرانول
مناسب برای موادی که حساس به رطوبت هستند یا نمی‌توانند در معرض آب قرار گیرند
سرعت تولید بالاتر و ساده‌تر بودن فرآیند
کاربردها:
در صنایع دارویی، برای تولید قرص‌ها یا کپسول‌های دارویی
در صنایع غذایی، برای تولید پودرهای غذایی با کیفیت
در صنعت پلاستیک برای تولید گرانول‌های پلاستیکی
دستگاه گرانول ساز مرطوب: این دستگاه‌ها برای تولید گرانول‌هایی که به رطوبت نیاز دارند طراحی شده‌اند. در این فرآیند، آب یا مواد افزودنی به مواد اولیه افزوده می‌شود تا تبدیل به یک مخلوط مرطوب شود، سپس با استفاده از فرآیندهایی مانند خشک‌سازی و فشرده‌سازی گرانول‌ها تولید می‌شوند.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
- ویژگی‌ها:
- افزودن آب یا سایر مایعات برای کمک به فشرده شدن مواد اولیه
- مناسب برای مواد حساس به حرارت یا مواد با چسبندگی بالا
- امکان کنترل بهتر اندازه و شکل گرانول‌ها
- کاربردها:
- صنایع دارویی برای تولید قرص‌ها و کپسول‌های با دوز دقیق
- صنایع غذایی برای تولید محصولاتی همچون شکلات‌ها، دانه‌های غلات و تنقلات
- در صنایع کشاورزی برای تولید کودهای شیمیایی یا سموم
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
تاریخچه
تاریخچه استفاده از افزودنی‌های پلیمری در صنعت آسفالت به دهه‌های گذشته برمی‌گردد. ابتدا استفاده از پلیمرهای ساده برای بهبود خواص آسفالت آغاز شد، اما در دهه 1980، گرانول‌های SBS به عنوان یک افزودنی پلیمری پیشرفته برای افزایش مقاومت، دوام و انعطاف‌پذیری آسفالت معرفی شدند. این گرانول‌ها به‌ویژه در مناطقی با تغییرات دمایی شدید و شرایط جوی سخت، کارایی بالایی دارند.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
فرآیند گرانول سازی:
فرآیند گرانول سازی به‌طور کلی به چند مرحله اصلی تقسیم می‌شود:
پیش‌پردازش مواد اولیه: مواد اولیه باید قبل از وارد شدن به دستگاه گرانول ساز آماده شوند. این مرحله می‌تواند شامل خرد کردن، غربال کردن، یا دانه‌بندی مواد باشد.
تولید مخلوط اولیه: در این مرحله، مواد اولیه با یکدیگر ترکیب می‌شوند. در دستگاه‌های گرانول ساز مرطوب، این مرحله با اضافه کردن مایعات یا binders صورت می‌گیرد تا مخلوطی مرطوب حاصل شود. در دستگاه‌های گرانول ساز خشک، مواد به‌طور معمول با استفاده از فرایندهای فشرده‌سازی و برش ترکیب می‌شوند.
تبدیل به گرانول: در این مرحله، مخلوط به دانه‌های کوچک تبدیل می‌شود. این کار می‌تواند به‌وسیله فشرده‌سازی، برش، یا فرآیندهای مشابه انجام شود. در برخی از دستگاه‌ها، این مرحله در یک سیستم دیسک گردان یا صفحه‌ای انجام می‌شود که مواد را به دانه‌های کوچک تبدیل می‌کند.
خشک‌سازی (در صورت نیاز): اگر فرآیند گرانول سازی مرطوب باشد، پس از تولید گرانول‌ها، معمولاً نیاز به خشک‌سازی آنها وجود دارد. این کار می‌تواند به‌وسیله خشک‌کن‌های هوای داغ یا فرایندهای مشابه انجام شود تا رطوبت اضافی از بین برود و گرانول‌ها خشک و پایدار شوند.
اندازه‌گیری و بسته‌بندی: گرانول‌های تولیدشده معمولاً برای اطمینان از یکنواختی در اندازه، بررسی می‌شوند. سپس گرانول‌های آماده به‌وسیله تجهیزات بسته‌بندی در بسته‌بندی‌های مختلف آماده برای فروش یا استفاده می‌شوند.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
انواع دستگاه‌های گرانول ساز بر اساس عملکرد:
دستگاه‌های گرانول ساز با استفاده از سیلندر (Roller Compactor): این دستگاه‌ها برای فشرده‌سازی مواد اولیه به‌صورت دانه‌های کوچک از دو سیلندر فشرده‌کننده استفاده می‌کنند. این سیلندرها مواد را فشرده کرده و به گرانول‌های کوچک تبدیل می‌کنند.
دستگاه‌های گرانول ساز برش‌دهنده (Cutting Granulator): این دستگاه‌ها برای تولید گرانول‌ها از مواد پلاستیکی یا سایر مواد نرم استفاده می‌شوند. مواد به‌وسیله برش‌دهنده‌های تیز به قطعات کوچک تقسیم می‌شوند.
دستگاه‌های گرانول ساز چرخشی (Rotary Granulator): در این دستگاه‌ها، مواد اولیه درون یک محفظه چرخشی قرار می‌گیرند و از طریق نیروی گریز از مرکز به گرانول‌های کوچک تبدیل می‌شوند.
دستگاه‌های گرانول ساز دیسکی (Disc Granulator): این دستگاه‌ها برای تولید گرانول‌ها از یک دیسک گردان استفاده می‌کنند. مواد به‌طور یکنواخت بر روی دیسک پخش می‌شوند و از طریق چرخش دیسک و برخورد مواد با هم، به گرانول تبدیل می‌شوند.
دستگاه‌های گرانول ساز اکسترودر (Extruder Granulator): در این دستگاه‌ها، مواد اولیه از یک اکسترودر عبور داده می‌شوند که باعث ایجاد فشار و شکل‌دهی به گرانول‌ها می‌شود. این دستگاه‌ها معمولاً برای تولید گرانول‌های پلاستیکی و مشابه آنها به‌کار می‌روند.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
استانداردهای تولید
استانداردهای تولید گرانول SBS و قیر در سطح بین‌المللی بسیار دقیق و سختگیرانه هستند. این استانداردها معمولاً توسط موسسات استاندارد ملی و بین‌المللی مانند ASTM و ISO تعریف می‌شوند که کیفیت و ایمنی محصولات را تضمین می‌کنند.
نکات مهم در انتخاب دستگاه گرانول ساز:
نوع ماده اولیه: نوع ماده‌ای که قرار است به گرانول تبدیل شود، تأثیر زیادی بر انتخاب دستگاه دارد. مواد حساس به حرارت، مواد با چسبندگی بالا یا مواد گرانول‌پذیر معمولاً به دستگاه‌های مرطوب نیاز دارند.
اندازه گرانول‌ها: دستگاه‌های مختلف می‌توانند گرانول‌هایی با اندازه‌های متفاوت تولید کنند. در برخی صنایع، تولید گرانول‌هایی با اندازه مشخص اهمیت دارد.
ظرفیت تولید: بسته به نیاز صنعتی، ظرفیت تولید دستگاه‌های گرانول ساز می‌تواند از مقیاس آزمایشگاهی تا تولید انبوه متفاوت باشد.
هزینه و نگهداری: هزینه دستگاه و نیاز به نگهداری منظم یکی دیگر از فاکتورهای مهم در انتخاب دستگاه است. دستگاه‌های پیچیده‌تر ممکن است نیاز به نگهداری و تعمیرات بیشتری داشته باشند.
کنترل کیفیت و دقت: در برخی صنایع مانند داروسازی، کنترل کیفیت گرانول‌ها از اهمیت ویژه‌ای برخوردار است. دستگاه‌هایی که توانایی کنترل دقیق اندازه و کیفیت گرانول‌ها را دارند، بسیار پرکاربرد هستند.
خط تولید گرانول SBSو قیر جهت افزایش کیفیت اسفالت
