نوار نقاله زنجیری
نوار نقاله زنجیری
نوار نقاله ها دارای انواع مختلفی هستند و به منظور انتقال و جا به جایی محصولات و مواد مختلفی مورد استفاده قرار می گیرند. این سیستم های انتقال برای افزایش سرعت بارگیری و انتقال مواد در بخش های مختلفی از صنعت مورد استفاده قرار می گیرند. یکی از کاربردی ترین کانوایرهایی که در صنعت استفاده می شود، نوار نقاله زنجیری می باشد. این سیستم ها دارای ویژگی های منحصر به فردی هستند که برای انتقال محصولات متفاوتی به کار می روند. در این مطلب قصد ارائه اطلاعاتی در این مورد برایتان داریم.
تعریف نوار نقاله زنجیری(SLAT CONVEYOR)
در اصطلاح لاتین به این دسته از نوار نقاله ها، چین کانوایر (Chain conveyore) و اسلت کانوایر هم گفته می شود که معمولا از جنس فلزی ساخته می شوند. به عبارتی هم جنس شاسی بندی و هم جنس تسمه نقاله ای که به کار می رود، از نوع فلزی می باشد. این نوار نقاله ها در انواع مختلفی تولید می شوند که هر یک از آن ها برای بخش های مختلفی از یک صنعت تعریف می شوند و دارای پیچیدگی هایی هستند. در ادامه به این انواع به تفصیل خواهیم پرداخت.
انواع نوار نقاله زنجیری
- دراگ کانوایر
این نوع نوار نقاله ها معولا در سرعت های پایین مورد استفاده می باشد و طراحی این نوع نوار نقاله ها به طور بسته بین دو زنجیر می باشد و در کل در کارهایی که مواد به صورت کلوخه یا سنگ می باشد قابل استفاده نمی باشد
- آپرون کانوایر
این کانوایر ها معمولا در جاهایی که بار سنگین می باشد مورد استفاده می باشد اپرون کانوایر به عنوان سخت جان ترین نوع نوار نقاله ها یا همان انتقال مواد می باشد
- نوار نقاله زنجیری تخت
نوار نقاله های زنجیری بهترین نوع نوار نقاله برای انتقال مواد هایی که نیاز به هوا خوردن یا دما خوردن نیاز دارند البته ناگفته نماند که این نوار نقاله ها معمولا در کارخانه های بهداشتی بهترین نوع نوار نقاله هستندمورد استفاده در(دستگاه نان، شیرینک،دستگاه های ابکاری ، دستگاه سشتشو،دستگاه های ابکاری تحت دما های بالا
- نوار نقاله زنجیری مدولار
نوار نقاله های مدولار که معمولا در کارخانه های بهداشتی قابل استفاده می باشد و در صورتی که وزن بار بیشتر باشد امکان انتقال در این صورت مشکل خواهد شد و استهلاک نوار بیشتر می شود و در این صورت باید از مدل دیگر استفاده کرد
مزایای نوار نقاله زنجیری
- از استحکام و مقاومت بسیار بالایی برخوردار است.
- قابلیت انتقال مواد سنگین.
- قابلیت انتقال مواد در فواصل بسیار طولانی.
- قابلیت انتقال مواد را در سایزهای مختلف بزرگ و کوچک بر عهده دارند.
- در مصرف انرژی صرفه جویی می شود.
- از مقاومت بالایی در برابر مواد خورنده و ساینده برخوردار است.
- ظرفیت بالایی از انتقال مواد را بر عهده دارند.
- مواد هنگام انتقال توسط این دستگاه، شکل ظاهری خود را از دست نمی دهند.

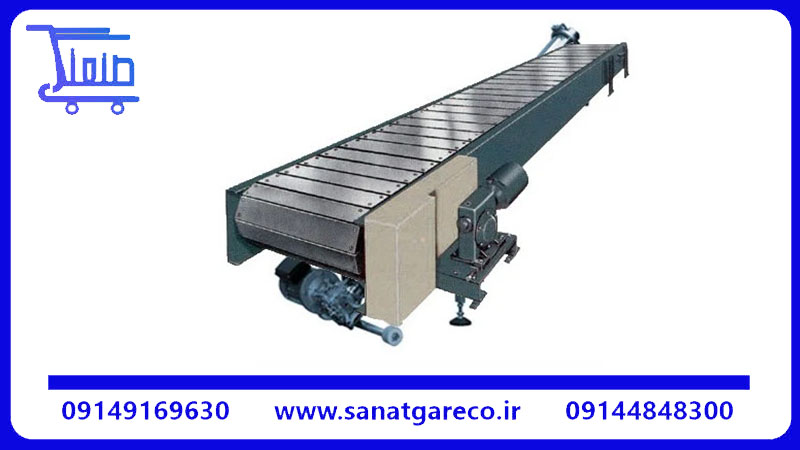

کاربرد نوار نقاله زنجیری
- صنایع معدن
- صنایع دارویی و غذایی
- صنایع بهداشتی
- صنایع سیمان و ذغال سنگ
این نوع از کانوایرها کاربردهای دیگری هم دارند که در ادامه به هر یک از آن ها خواهیم پرداخت.

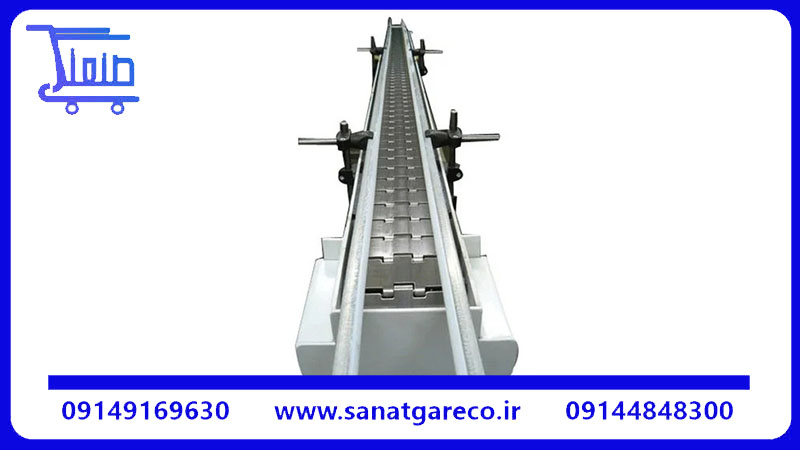

مشخصات فنی نوار نقاله زنجیری
- شاسی یا بدنه نوار نقاله: معمولا شاسی یا بدنه اصلی این نوع از سیستم های انتقال از جنس تیرآهن یا ناودانی می باشد که بر اساس طول کانوایر و نیز وزن محصول، در سایزبندی های مختلفی استفاده می شود. این سازه یکی از مستحکم ترین استراکچرهایی است که برای این سیستم ها به کار می رود.
- تسمه نقاله: معمولا برای ساخت نوار نقاله های زنجیری، از تسمه های فلزی به صورت آپرون، دراگ و مدولار استفاده می شود تا مقاومت بالایی در برابر ضربه اجسام سنگی و سنگین داشته باشند و در حین عملیات انتقال، هیچ آسیبی متوجه تسمه نباشد.
- زنجیر نوار نقاله: برای انتقال این مدل از تسمه های نقاله از زنجیرهای نوع ساده و یا هالوپین استفاده می شود. این نوع از انتقال، از مقاومت و استحکام بالایی برخوردار است.
- یاتاقان بندی: برای انجام اتصالات بین موتور و شفت توپی، از یاتاقان بندی در سایزها و مختلفی استفاده می شود.
- سیستم موتوری: برای انجام عملیات انتقال، نیاز به نیروی محرکه ای می باشد که این نیرو توسط سیستم موتوری که شامل الکتروموتور و گیربکس است، تامین می شود.
