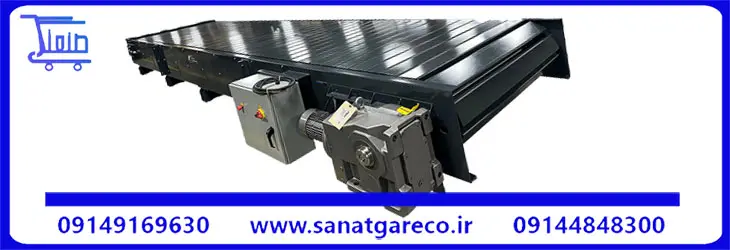

نوار نقاله زنجیری یا چین کانوایر (Chain Conveyor) یکی از مقاومترین و پرکاربردترین سیستمهای انتقال مواد در صنعت است که بهجای تسمههای لاستیکی یا PVC، از زنجیرههای فلزی بههمپیوسته برای جابهجایی بار استفاده میکند. این ویژگی باعث شده این نوع نوار نقاله یا کانوایر، گزینه اول صنایعی باشد که با بارهای سنگین، داغ، ساینده یا در فواصل طولانی سروکار دارند.
در ادامه، همهی آنچه برای انتخاب، خرید یا سفارش ساخت نوار نقاله زنجیری نیاز دارید را در یک صفحه جامع گردآوری کردهایم.
برخلاف نوار نقالههای تسمهای که سطح پیوسته و صافی دارند، سطح نوار نقاله زنجیری از قطعات مجزا (پلیت یا اسلت) تشکیل شده که با زنجیر به هم متصل شدهاند. همین ساختار قطعهقطعه چند مزیت مهم ایجاد میکند: تعمیر آسان (در صورت آسیب، فقط همان بخش تعویض میشود نه کل خط)، مقاومت بالا در برابر ضربه و سایش، و امکان طراحی در شیبهای مختلف از ۰ تا ۹۰ درجه.
این کانوایرها معمولاً برای جابهجایی بار بهصورت پیوسته یا نمایهای (Indexing — یعنی زنجیر متوقف میشود و با سیگنال سنسور دوباره حرکت میکند) طراحی میشوند و با افزودن اینورتر (VFD)، امکان تنظیم دقیق سرعت را هم فراهم میکنند.
| جزء | نقش |
|---|---|
| شاسی/بدنه | معمولاً از تیرآهن یا ناودانی؛ استحکام کلی سازه را تامین میکند |
| زنجیر | ساده، هالوپین یا شاخکدار؛ نیروی محرکه را منتقل میکند |
| پلیت/اسلت | سطح تماس با محصول؛ جنس و ضخامت بر اساس نوع بار انتخاب میشود |
| غلتک | قطر آن بسته به سبک یا سنگین بودن صنعت متفاوت است |
| یاتاقانبندی | اتصال بین موتور و شفت |
| سیستم موتوری | الکتروموتور + گیربکس، گاهی با اینورتر برای کنترل سرعت |
| سیستم کنترل | سنسورها و PLC برای هماهنگی با خط تولید |
مناسب سرعتهای پایین و طراحی بسته بین دو زنجیر موازی. این نوع برای مواد پودری و دانهریز کاربرد دارد اما برای بار بهصورت کلوخه یا سنگی مناسب نیست.
سختجانترین نوع کانوایر زنجیری که برای بارهای سنگین و حتی داغ (مانند مواد خروجی از کوره) طراحی شده و در صنایع سیمان و معدن کاربرد زیادی دارد.
گزینهای مناسب برای انتقال محصولاتی که در طول مسیر نیاز به خنکشدن یا دمادهی دارند؛ به همین دلیل در خطوط نانوایی، بستهبندی شیرینی، دستگاههای آبکاری و شستوشوی صنعتی استفاده میشود.
از شبکهای بههمپیوسته از صفحات فولادی یا استیل ساخته شده و مقاومت بالایی در برابر اسید، باز، رطوبت و خوردگی دارد؛ گزینه استاندارد صنایع غذایی و دارویی. در بارهای سنگین، استهلاک آن بیشتر است و باید نوع دیگری جایگزین شود.
از زنجیرهای هالوپین بههممتصل ساخته شده؛ قیمت مناسبتری نسبت به سایر انواع دارد و برای بسیاری از کاربردهای عمومی صنعتی گزینه اقتصادی محسوب میشود.
جدیدترین نسل کانوایرهای زنجیری برای انتقال مواد فله خشک و پودری در مسیرهای بسته؛ مناسب موادی که نباید در معرض هوا، رطوبت یا آلودگی قرار گیرند.
مخصوص حمل پالتها و اقلام مسطح یا بلند با سطح تماس بزرگ؛ در انبارها و خطوط بستهبندی صنعتی پرکاربرد است.
راهنمای انتخاب سریع:
- برای مواد سبک و خشک → دراگ
- برای بار سنگین و داغ → آپرون
- برای صنایع غذایی/دارویی → مدولار
- برای دما/خنککاری → تخت
- برای بودجه محدود → هالوپین
- برای مواد پودری حساس به هوا → لولهای
مهمترین پارامترهایی که هنگام سفارش باید مشخص کنید:
⚠️ نکته فنی مهم: نوار نقاله زنجیری برای عملیات تولید روی سطح آن مناسب نیست و صرفاً برای حملونقل طراحی شده؛ در صورت نیاز به کار روی سطح، باید ملاحظات ایمنی ویژه (حفاظ، توقف اضطراری) در نظر گرفته شود، چون زنجیر میتواند خطرساز باشد. همچنین این کانوایرها معمولاً قابلیت حمل بار در قوس و پیچ را ندارند.
قیمت نهایی این کانوایرها به دلیل تنوع بالا، رنج گستردهای دارد. مهمترین فاکتورهایی که روی قیمت تاثیر میگذارند:
برای دریافت قیمت دقیق، مشخصات پروژه خود (نوع ماده، ظرفیت مورد نیاز، طول مسیر و محیط کاری) را برای کارشناسان ما ارسال کنید تا استعلام رایگان دریافت کنید.
درخواست استعلام قیمت رایگان
مزایا
محدودیتها
مجموعه صنعتگری زیرمجموعه شرکت امید تسمهسازان سهند، با بیش از یک دهه سابقه فعالیت مستمر در طراحی و ساخت انواع نوار نقاله زنجیری، تخصص خود را در تولید سیستمهای انتقال مواد برای صنایع سنگین و حساس متمرکز کرده است. در این مدت، پروژههای متعددی برای کارخانهها و خطوط تولید در حوزههای معدن، سیمان، صنایع غذایی و مونتاژ صنعتی اجرا شده که نمونهای از آنها را میتوانید در نمونهکارها مشاهده کنید.
طراحی کاملاً سفارشی، نه محصول از پیش تعیینشده: برخلاف بسیاری از تامینکنندگان که مدلهای محدود و آماده ارائه میدهند، هر نوار نقاله زنجیری در سنعتگر بر اساس مشخصات واقعی خط تولید شما از نوع ماده و ظرفیت باربری گرفته تا شیب مسیر و محیط کاری طراحی و ساخته میشود. این یعنی محصولی که دقیقاً با نیاز شما تطابق دارد، نه یک مدل عمومی که نیاز به سازگاری اجباری داشته باشد.
گارانتی و تضمین کیفیت: تمام محصولات با مدت گارانتی ۱۲ ماهه گارانتی ساخت و تضمین کیفیت اجزای اصلی (زنجیر، پلیت، سیستم موتوری) عرضه میشوند. در صورت بروز هرگونه نقص فنی ناشی از ساخت، تعمیر یا تعویض قطعه بر عهده مجموعه است.
زمان تحویل مشخص و قابل اتکا: با برنامهریزی دقیق تولید، زمان تحویل هر پروژه از همان ابتدای قرارداد بهصورت شفاف اعلام میشود تا برنامهریزی خط تولید شما دچار وقفه نشود.
پشتیبانی فنی پس از فروش: همکاری با صنعتگری به لحظه تحویل ختم نمیشود؛ تیم فنی مجموعه در نصب، راهاندازی اولیه و آموزش بهرهبرداری همراه شماست و در طول عمر دستگاه نیز برای تامین قطعات یدکی و مشاوره فنی در دسترس است.
برای دریافت مشاوره فنی رایگان یا استعلام قیمت ساخت نوار نقاله زنجیری متناسب با خط تولید خود، شمارههای تماس 09149169630 با کارشناسان ما در ارتباط باشید.
نوار نقاله زنجیری از قطعات فلزی مجزا و زنجیر تشکیل شده و برای بار سنگین و محیط سخت مناسب است؛ در حالی که نوار نقاله تسمهای سطح پیوسته دارد و برای بار سبکتر و سرعت بالاتر کاربرد دارد.
بله، مخصوصاً نوع مدولار و تخت که با پوشش استیل ضدزنگ ساخته میشوند و مقاومت بالایی در برابر شستوشو و مواد ضدعفونی دارند.
ابعاد، سرعت، نوع پلیت، تک یا دوردیفه بودن زنجیر و الزامات بهداشتی صنعت، مهمترین عوامل موثر بر قیمت هستند. برای قیمت دقیق نیاز به استعلام بر اساس مشخصات پروژه است.
بله، معمولاً در شیب ۰ تا ۹۰ درجه بر اساس نیاز چیدمان خط تولید قابل طراحی و ساخت است.
این کانوایرها اصولاً برای حملونقل طراحی شدهاند نه سطح کاری؛ در صورت نیاز به کار روی آن، رعایت ملاحظات ایمنی (حفاظ، توقف اضطراری) الزامی است.
