تسمه نقاله مدولار مشبکتسمه نقاله مدولار مشبک
تسمه نقاله مدولار مشبک از جنس پلیپروپیلن (PP)، مقاوم در برابر آب و رطوبت، مخصوص خطوط شستوشو، خشککن و بستهبندی مواد غذایی و بهداشتی. قابل تعمیر بخشبهبخش، بدون نیاز به تعویض کامل تسمه. جهت استعلام قیمت، مشاوره رایگان، مشاهده کاتالوگ و خرید محصول با کارشناس فنی صنعتگری تماس حاصل نمایید.
تسمه نقاله مدولار مشبک
تسمه نقاله ها در انواع مختلفی در صنعت تولید می شوند و برای کاربردهای مختلفی مورد استفاده قرار می گیرند. این نوع تسمه نقاله به عنوان انتقال دهنده در سیستم های انتقال به کار می رود و جزو ارکان اصلی این سیستم ها به شمار می رود. نوع مدولار یکی از این انواع به شمار می رود که کاربرد خاص خود را می طلبد.

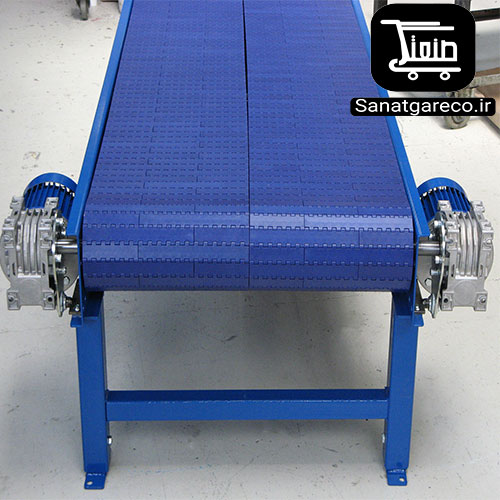

تعریف تسمه نقاله مدولار مشبک
این نوع از تسمه نقاله مدولار از جنس پلاستیکی pp تولید شده است و یکی از انواع خاص بلت هایی است که در صنعت استفاده می شود. به دلیل برخورداری از جنس پلاستیکی، بیشترین کاربرد را در صنایع مواد غذایی، بهداشتی و دارویی دارد. تسمه نقاله مدولار مشبک یا تسمه مدولار پلاستیکی به صورت ماژول به ماژول ساخته می شوند و با کنار هم قرار گرفتن این ماژول ها تشکیل می شوند. هر ماژول به وسیله ی پین های پلاستیکی و یا استیل نگیر به هم می پیوندد. ساختار این قبیل بلت ها به گونه ای است که به وسیله ی چرخ دنده ها بر روی سیستم ها انتقال حرکت می کنند.
برای صنایع تحت دما کاربردی ندارد و در شرایط جوی بسیار گرم همچون کوره ممکن است آسیب دیده و به مرور ذوب شود و تغییر شکل بدهد. اما در صنایعی که تحت دمای 40 تا 60 درجه زیر صفر می باشد ( خشک کن و سیستم های سرمایشی ) قابل استفاده می باشد.
کاربرد تسمه نقاله مدولار
تسمه مدولار به دلیل سازگاری بالایی که با مواد غذایی و بهداشتی دارد ، کاربرد اصلی آن نیز در صنایع تولید و پخش مواد غذایی ، بهداشتی و دارویی می باشد. برخی از صنابعی که در آن کاربرد دارند عبارتند از :
- صنایع تولید و پخت کیک و کلوچه
- انواع خطوط بسته بندی محصولات غذایی و …
- خطوطی که به عنوان مونتاژ کالاهای بهداشتی و … استفاده می شود
- سرد کن مواد غذایی از کوره در آمده
- تولید دارو ، سرنگ و سرم و …
- تولید و بسته بندی پنبه ، گاز استریل و …
- تولید بیسکوییت و …
- صنایع شست و شوی میوه و سبزیجات
ویژگی های تسمه نقاله مدولار
- در عرض های مختلفی قابل ارائه هستند
- طول عمر بالایی دارند
- دارای خصیت ضد اسیدی برای موارد خاص
- دارای قابلیت ضد سایشی
- قابل تعمیر
- منعطف و کاربردی برای صنایع مختلف
- قابل شست و شو
- حالت کشسانی ندارد و به طرفین کشیده نمی شود
- طول ثابتی دارد و به مرور افزایش طول نمی دهد
مزایای استفاده از تسمه نقاله مدولار
- به دلیل برخورداری از قابلیت قابل تعمیر ، طول عمر بالاتری دارند
- در صورت خرابی نیازی به تعویض کل تسمه نیست
- قیمت مناسب تر نسبت به نمونه های مشابه
- هزینه های استفاده از رولیک و … حذف می شود
- قابل استفاده در نوارنقاله های 90 درجه و …
مشخصات فنی تسمه نقاله مدولار مشبک
تسمه نقاله مدولار مشبک بر اساس فاصله بین لولاهای متوالی که به آن «گام» یا Pitch گفته میشود، در سه اندازه استاندارد ۱/۲ اینچ، ۱ اینچ و ۲ اینچ تولید میشود. هر گام برای بار و سرعت خاصی مناسب است؛ گامهای کوچکتر برای حمل قطعات ریز و گامهای بزرگتر برای بارهای سنگینتر و سرعت انتقال بیشتر به کار میروند.
| مشخصه | توضیح |
|---|---|
| جنس | پلیپروپیلن (PP) |
| نوع سطح | مشبک (سوراخدار) |
| گام (Pitch) | ۱/۲ اینچ، ۱ اینچ، ۲ اینچ |
| نوع حرکت | مستقیم یا اسپیرال (چرخشی) |
| محدوده دمای کاری | مناسب سیستمهای سرمایشی و خشککن؛ نامناسب برای محیطهای با حرارت بالا مانند کوره |
| قابلیت اتصال جانبی | نصب بغلبند (Side Wall) و تیغه پله برای مسیرهای شیبدار |
| کاربرد اصلی | خطوط شستوشو، خشککن، بستهبندی مواد غذایی و بهداشتی |
چرا نوع مشبک؟ تفاوت آن با تسمه مدولار تخت
انتخاب بین تسمه مدولار مشبک و نوع تخت، به مرحلهای از خط تولید بستگی دارد که تسمه در آن قرار میگیرد. ساختار سوراخدار در نوع مشبک اجازه میدهد آب، روغن یا هوا از میان تسمه عبور کند؛ به همین دلیل این نوع در مراحلی که نیاز به تخلیه مایعات یا جریان هوا وجود دارد — مثل خشک کردن محصول بلافاصله پس از شستوشو عملکرد بهتری نسبت به نوع تخت دارد. در مقابل، برای انتقال ساده محصول بدون نیاز به تخلیه مایع، نوع تخت انتخاب مناسبتری است.
از نظر نوع حرکت نیز تسمههای مدولار به دو دسته تقسیم میشوند: حرکت مستقیم برای خطوط راست و حرکت اسپیرال (چرخشی) برای مسیرهایی که نیاز به تغییر جهت یا صرفهجویی در فضا دارند، مانند تونلهای انجماد و برجهای خنککن.
دلیل مقاومت این تسمه در برابر رطوبت
تمام اجزای تسمه مدولار پلاستیکی از قطعات کوچک تسمه گرفته تا پین، قفل و چرخدندههای زیر نوار — از جنس پلاستیک ساخته شدهاند. همین یکپارچگی پلاستیکی باعث میشود تسمه در برابر آب و رطوبت مقاوم باشد و برخلاف تسمههای پارچهای یا فلزی، در محیطهای مرطوب دچار زنگزدگی یا پوسیدگی نشود. درگیر شدن مستقیم شبکه زیر تسمه با چرخدنده حرکتی نیز باعث میشود تسمه هنگام حرکت سر نخورد و انتقال قدرت بهصورت کنترلشده انجام شود.

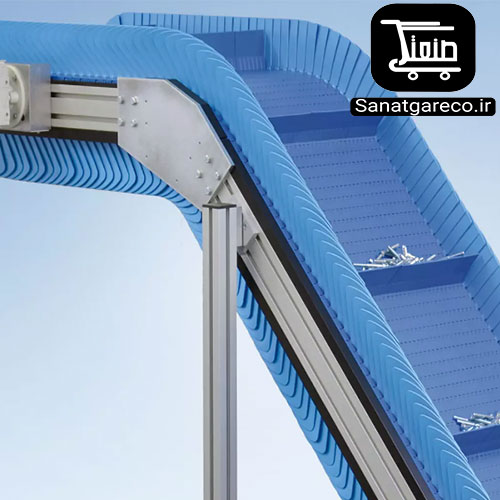

کاربرد در بالابر Z و خطوط بستهبندی
علاوه بر خطوط افقی، تسمه نقاله مدولار مشبک قابلیت نصب روی دستگاههای بالابر Z را نیز دارد. با افزودن بغلبند (دیواره جانبی) و تیغههای پلهای، این تسمه میتواند محصول را در مسیرهای شیبدار و عمودی نیز جابهجا کند بدون آنکه محصول از روی تسمه بلغزد یا سقوط کند؛ ویژگیای که آن را برای خطوط بستهبندی با تغییر ارتفاع مناسب میسازد.
تفاوت تسمه نقاله مدولار با زنجیر نقاله
تسمه نقاله مدولار از نظر ساختار، سطحی میانی بین تسمه نقاله معمولی و زنجیر نقاله محسوب میشود. این تسمه از ماژولهای پلاستیکی مجزا تشکیل شده که با پین بههم متصل میشوند و توسط دندانه چرخدنده هدایت میشوند؛ دقیقاً مانند عملکرد زنجیر، اما با انعطاف و سبکی یک تسمه. همین ویژگی باعث میشود این تسمه بتواند قطعات داغ یا قطعاتی با لبههای تیز را نیز بدون آسیب دیدن سطح، جابهجا کند.
جمع بندی
تسمه مدل مدولار در انواع مختلفی در صنعت عرضه می شود که هر یک از آن ها برای کاربردهای مختلفی استفاده می شوند. از جمله انواع کاربردی این نوع از بلت کانوایر ها، نوع مشبک این محصول می باشد که بیشترین کاربرد را در صنایع شست و شوی مواد غذایی و … دارد. البته ناگفته نماند که همچنین در صنایع بسته بندی نیز ممکن است از این نمونه تسمه نقاله به کار بگیرند و محدودیتی از لحاظ کاربردی ندارد.
سوالات متداول درباره تسمه نقاله مدولار مشبک
تفاوت تسمه مدولار مشبک با نوع تخت چیست؟
نوع مشبک دارای سوراخهای ریز روی سطح است که امکان عبور آب و هوا را فراهم میکند و برای خطوط شستوشو و خشککن مناسب است؛ نوع تخت سطحی یکپارچه دارد و برای انتقال ساده محصول بدون نیاز به تخلیه مایع استفاده میشود.
گام (Pitch) مناسب برای خط تولید من چقدر است؟
انتخاب گام به اندازه محصول، سرعت خط و میزان بار بستگی دارد. برای قطعات ریز، گام ۱/۲ اینچ و برای بارهای سنگینتر، گام ۱ یا ۲ اینچ توصیه میشود. برای انتخاب دقیق میتوانید مشخصات خط خود را با کارشناسان فروشگاه صنعتگری در میان بگذارید.
آیا این تسمه در برابر مواد شوینده مقاوم است؟
بله، به دلیل جنس پلیپروپیلن، این تسمه در برابر رطوبت و بسیاری از مواد شوینده مورد استفاده در صنایع غذایی مقاوم است.
آیا امکان تعمیر تسمه در صورت آسیب یک قسمت وجود دارد؟
بله، ساختار ماژولار این تسمه اجازه میدهد فقط بخش آسیبدیده تعویض شود، بدون نیاز به تعویض کل تسمه.
