تسمه نقاله توری: انواع، مشخصات فنی و کاربردهای صنعتی
مقدمه

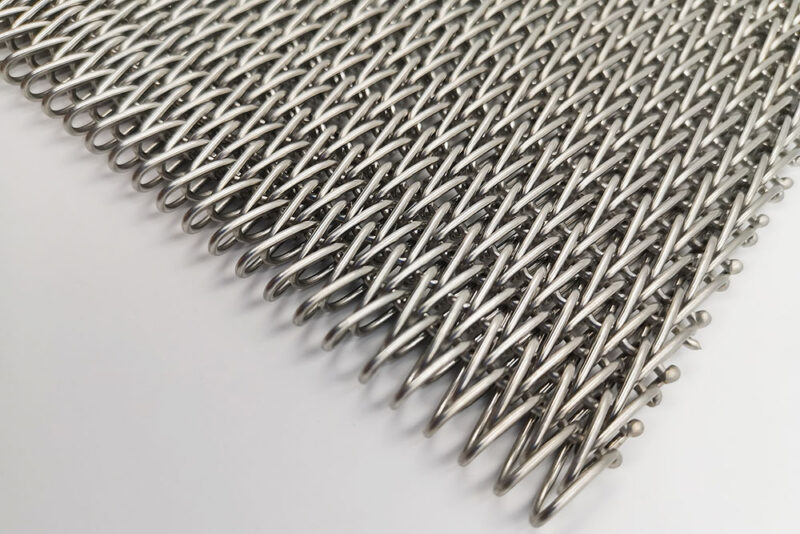

تسمه نقاله توری (Mesh Belt Conveyor) یکی از حیاتیترین تجهیزات در خطوط انتقال مواد در صنایع حساس مانند فرآوری مواد غذایی، شستشو، آبکاری، ذوبکاری و خشککنهای صنعتی است و برخلاف تسمههای لاستیکی یا پی وی سی، ساختار توری فلزی (معمولاً از جنس استیل ضدزنگ 304 یا 316) به دلیل قابلیت عبور هوا و مایعات، مقاومت حرارتی بالا (تا 800 درجه سانتیگراد) و استحکام کششی قابل توجه گزینهای ایدهآل برای محیطهای با دمای بالا، رطوبت یا نیاز به زهکشی محسوب میشود [2].
تیم مهندسی ما در این مقاله به تحلیل تخصصی انواع بافت توری، متدولوژی انتخاب متریال بر اساس استانداردهای جهانی (ISO 9044، DIN 4189) و کاربردهای شاخص صنعتی میپردازد [3].
۱. انواع تسمه نقاله توری بر اساس ساختار بافت
تسمههای توری معمولاً بر اساس نوع بافت و درجه حرارت قابل تحمل دستهبندی میشوند. انتخاب ساختار بافت مستقیماً بر استحکام کششی، درصد عبور (Open Area) و انعطافپذیری تأثیر میگذارد.
۱.۱. توری تخت ساده (Plain Weave)
سادهترین و رایجترین نوع بافت که در آن سیمها به صورت یک در میان از روی و زیر یکدیگر عبور میکنند. این نوع برای کاربردهای عمومی مانند حمل مواد بستهبندی شده یا قطعات صنعتی با وزن معمولی مناسب است [4].
۱.۲. توری جناغی (Dutch Weave)
در این نوع بافت، سیمهای تار درشتتر و سیمهای پود ریزتر هستند و تراکم بالایی ایجاد میکنند. توری جناغی قدرت تحمل فشار بالایی دارد و ذرات بسیار ریز از آن عبور نمیکند؛ بنابراین برای فیلتراسیون صنعتی و صنایع شیمیایی ایدهآل است [4].
۱.۳. توری بافت جیبی (Balanced Weave)
این نوع بافت که با نام “بافت مواج” نیز شناخته میشود، به دلیل ساختار ذوزنقهای خود، انعطافپذیری بالایی دارد. برای عبور از قرقرههای با قطر کم مناسب است و در صنایع سرامیک و شیشهسازی برای کار در کورههای با حرارت بسیار بالا استفاده میشود [4].
۱.۴. توری زنجیرهای (Chain Link Belt)
این تسمهها از حلقههای فلزی به هم پیوسته (مارپیچی) ساخته میشوند. استحکام بسیار بالایی دارند و در صنایع سنگین و خطوط تولید بلوکهای بتنی کاربرد دارند.
۲. جدول مشخصات فنی استاندارد تسمه توری
تولید تسمه توری صنعتی معمولاً بر اساس استاندارد ISO 9044 (توریهای سیمی برای مصارف صنعتی) و DIN 4189 انجام میشود. پارامترهای بحرانی در طراحی و خرید این نوع تسمه عبارتند از:
| مشخصه فنی | محدوده استاندارد | واحد اندازهگیری | نکته فنی |
|---|---|---|---|
| جنس سیم | استیل 304، 310، 316، 316L، مس | – | 304 برای رطوبت معمولی؛ 316L برای محیط اسیدی/دریایی |
| قطر سیم | 0.5 تا 8.0 | میلیمتر | بر اساس بار مرده و ضربه |
| عرض تسمه | 100 تا 4000 (سفارشی) | میلیمتر | محدودیت توسط رولیکها |
| درصد عبور (Open Area) | 60% تا 85% | درصد | هرچه بیشتر، زهکشی/تهویه بهتر |
| حداکثر دمای کار مداوم | 300+ (استیل 310) | درجه سانتیگراد | ویژه کورههای عملیات حرارتی |
| حداکثر استحکام کششی | 5 تا 50 (بر اساس بافت) | kN/m | بافت جناغی بالاترین رتبه را دارد |
۳. کاربردهای صنعتی تخصصی
۳.۱. صنایع غذایی (غذایی و آشامیدنی)
در خطوط شستشوی سبزیجات، سورتینگ میوه، پخت نان و صنایع لبنی، تسمههای توری استیل به دلیل زهکشی کامل و امکان شستشوی با بخار (CIP) کاربرد گسترده دارند. استانداردهای بهداشتی FDA و اتحادیه اروپا برای تماس مستقیم با مواد غذایی رعایت میشود [1].
۳.۲. عملیات حرارتی (کورهها)
در صنایع فولاد و ریختهگری، تسمههای بافت جیبی از جنس استیل 310 به دلیل مقاومت در برابر دمای بالای 800 درجه برای حمل قطعات داغ از درون کورههای آنیلینگ استفاده میشوند [2].
۳.۳. صنایع شیمیایی و رنگ (آبکاری)
در خطوط آبکاری پیوسته، تسمه توری اجازه میدهد محلولهای شیمیایی به راحتی از قطعات جدا شوند و از تجمع مایعات روی تسمه جلوگیری میکند [1].
۴. استانداردها و کنترل کیفیت (تضمین کیفیت)
تسمه نقاله توری عرضه شده توسط واحدهای صنعتی معتبر باید تطابق کامل با استانداردهای زیر را داشته باشد:
- ISO 9044: تعیین کننده ابعاد و تلرانس توریهای سیمی صنعتی [3].
- ISO 14122: ایمنی ماشین آلات برای دسترسی به سکوهای نگهداری تسمه.
- استعلام آنالیز مواد (MTC): ارائه گواهی آنالیز شیمیایی برای اثبات خلوص استیل 304 یا 316 [2].
۵. تولید/تامین کننده معتبر
امید تسمه سازان سهند به عنوان یکی از پیشگامان صنعت تسمه نقاله و انتقال مواد در ایران، با تکیه بر دانش فنی به روز و خطوط تولید پیشرفته، انواع تسمه نقاله توری استیل با کیفیت صادراتی و مطابق با آخرین ویرایش استانداردهای ISO و DIN را طراحی و تولید میکند.
- زمینه فعالیت: طراحی، تولید و اجرای انواع تسمههای مدولار، توری و لاستیکی.
- ظرفیت تولید: قابلیت تولید تسمه توری با عرض و طول سفارشی
- مزیت رقابتی: استفاده از ورقهای اولیه (هات رول) با تضمین آنالیز، ارائه گارانتی ۲۴ ماهه و خدمات فنی پس از فروش.
- صنایع مرتبط: صنایع غذایی، دارویی، ریختهگری، معادن و صنایع شیمیایی.
