نوار نقاله معدن: راهنمای کامل انواع نوار نقالههای صنایع معدن، کاربرد و نحوه انتخاب
نوار نقاله معدن یکی از اصلیترین تجهیزات مورد استفاده در صنایع استخراج و فرآوری مواد معدنی است که وظیفه انتقال حجم بالای مواد را از نقطه استخراج تا کارخانه فرآوری یا انبار بر عهده دارد. با رشد روزافزون صنایع معدنی در ایران و نیاز به افزایش بهرهوری، انتخاب نوار نقاله معدنی مناسب میتواند تفاوت چشمگیری در سرعت تولید، کاهش هزینهها و ارتقای ایمنی محیط کار ایجاد کند.
در این مقاله بهطور کامل بررسی میکنیم که نوار نقاله در معدن چه کاربردی دارد، چه انواعی از نوار نقاله معادن در بازار موجود است، اجزای اصلی این نوع نوار نقاله چیست و چگونه باید بهترین گزینه را برای پروژه خود انتخاب کنید.
نوار نقاله معدن چیست؟

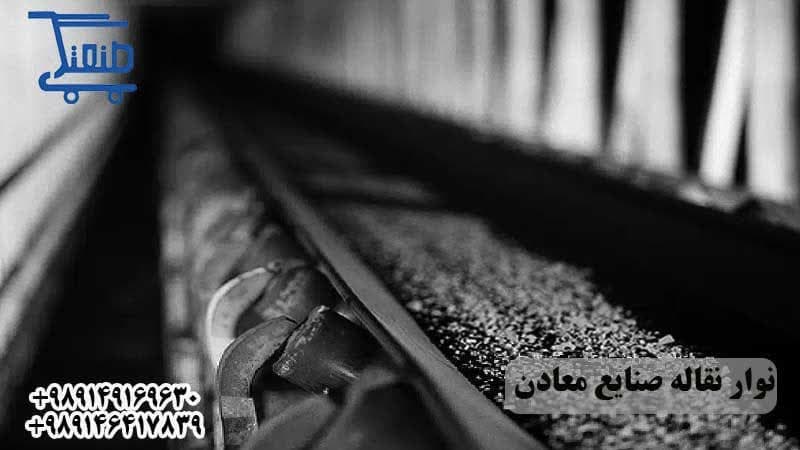

نوار نقاله معدن سیستمی مکانیکی متشکل از یک تسمه پیوسته (بلت) است که روی مجموعهای از غلطکها (رولیک) حرکت میکند و توسط موتور و گیربکس به گردش درمیآید. این سیستم برای جابهجایی مواد فلهای مانند سنگ معدن، زغالسنگ، خاک و کانسنگ از محل استخراج تا نقاط فرآوری، بارگیری یا انبار استفاده میشود.
برخلاف نوار نقالههای مورد استفاده در صنایع غذایی یا بستهبندی، نوار نقاله های معدنی باید مقاومت بسیار بالاتری در برابر ضربه، سایش، رطوبت، گرد و غبار و بار سنگین داشته باشند، چرا که در شرایط کاری سخت معادن روباز و زیرزمینی فعالیت میکنند.
کاربرد نوار نقاله در معدن
نوار نقاله در معدن در چند بخش کلیدی عملیات استخراج و فرآوری مورد استفاده قرار میگیرد:
۱. انتقال مواد از معدن به کارخانه فرآوری
بزرگترین کاربرد نوار نقاله معدن، حمل مستمر سنگ معدن یا مواد استخراجشده از دهانه معدن (روباز یا زیرزمینی) تا واحد سنگشکنی و فرآوری است.
۲. انباشت و برداشت مواد (Stacking & Reclaiming)
در کنار استکرها و ریکلایمرها، نوار نقالهها مواد را در محوطه انبار و دپو جابهجا و ذخیره میکنند.
۳. بارگیری و تخلیه
در نقاط بارگیری کامیون، واگن یا کشتی، از نوار نقاله برای انتقال سریع و خودکار مواد استفاده میشود.
۴. انتقال در معادن زیرزمینی
در تونلها و گالریهای معدن زیرزمینی، نوار نقالههای مقاوم و کمحجم برای انتقال مواد در فضاهای محدود به کار میروند.
انواع نوار نقاله های معدنی
انتخاب نوع مناسب نوار نقاله معادن به شرایط محیطی، نوع ماده و مسافت انتقال بستگی دارد. مهمترین انواع عبارتاند از:
نوار نقاله تسمهای (Belt Conveyor)
پرکاربردترین نوع نوار نقاله در معادن که از یک تسمه لاستیکی یا PVC پیوسته تشکیل شده و برای انتقال مواد در مسافتهای طولانی، چه در معادن روباز و چه زیرزمینی، استفاده میشود.
نوار نقاله زنجیری (Chain Conveyor)
برای جابهجایی مواد سنگین و حجیم مانند زغالسنگ و سنگآهن مناسب است. ساختار محکمتری نسبت به نوع تسمهای دارد و در شرایط سخت معدنی دوام بیشتری نشان میدهد.
نوار نقاله اسلپ (Slat Conveyor)
دارای سطح زنجیری است و برای انتقال مواد با دانسیته بالا و حجیم مانند سنگهای درشت معدنی به سمت سیلو یا انبار استفاده میشود.
نوار نقاله هالوپین
مناسب برای جابهجایی مواد در محیطهای حساس و شرایط خاص معدنی که نیاز به کنترل دقیقتر جابهجایی مواد وجود دارد.
نوار نقاله PVC و لاستیکی
نوار نقالههای لاستیکی به دلیل قیمت مناسبتر، در بسیاری از پروژههای معدنی کاربرد دارند، هرچند مقاومت کمتری نسبت به انواع استیلکورد در برابر ضربههای سنگین دارند.
نوار نقاله استیلکورد (Steel Cord)
برای مسافتهای بسیار طولانی و بارهای سنگین در معادن بزرگ استفاده میشود؛ این نوع تسمه از هسته کابل فولادی برخوردار است و استحکام کششی بسیار بالایی دارد.
نوار نقاله متحرک (پرتابل)
برخلاف نوع ثابت، این نوار نقالهها قابلیت جابهجایی و تنظیم زاویه دارند و برای معادن با ناهمواری زمین یا فضاهای محدود مناسب هستند.
اجزای اصلی نوار نقاله معدن
برای درک بهتر عملکرد نوار نقاله معدنی، آشنایی با اجزای اصلی آن ضروری است:
رولیکهای ضربهگیر: در نقاط بارگیری، بهویژه جایی که مواد از ارتفاع روی نوار میریزند، از آسیب به تسمه جلوگیری میکنند.
تسمه (Belt): عنصر اصلی حمل مواد که از جنس لاستیک، PVC یا استیلکورد ساخته میشود.
غلطکها یا رولیکها: مسئول هدایت و حمایت از تسمه در طول مسیر؛ در معادن معمولاً از رولیکهای زاویهدار (۲۰، ۳۵ یا ۴۵ درجه) استفاده میشود.
موتور و گیربکس: نیروی محرکه سیستم را تأمین میکنند.
درامها (طبلکها): غلطکهای اصلی محرک و برگشت در دو انتهای نوار نقاله.
سیستم توقف اضطراری: شامل کابل ایمنی نصبشده در طول لبه نوار که در شرایط خطر، برق موتور را قطع میکند؛ این جزء در معادن به دلیل الزامات ایمنی بالا اهمیت ویژهای دارد.
مزایای استفاده از نوار نقاله در معادن
استفاده از نوار نقاله معادن به جای روشهای سنتی حملونقل (مانند کامیون و لودر) مزایای متعددی دارد:
- افزایش راندمان: انتقال مداوم و بدون وقفه حجم بالای مواد در مسافتهای طولانی
- کاهش هزینههای عملیاتی: کاهش نیاز به سوخت، نگهداری ماشینآلات سنگین و نیروی انسانی
- افزایش ایمنی: کاهش تردد خودروهای سنگین در محوطه معدن و کاهش خطرات جابهجایی دستی مواد
- اتوماسیون فرآیند: امکان کنترل متمرکز و هوشمند خطوط انتقال مواد با سیستمهای PLC و HMI
- کاهش آلایندگی: کاهش ریزش و پراکندگی مواد نسبت به حمل با کامیون
معیارهای انتخاب نوار نقاله مناسب برای معدن
پیش از خرید نوار نقاله معدن، این موارد را بررسی کنید:
۱. شرایط محیطی معدن
رطوبت، دما، گرد و غبار و شرایط اقلیمی منطقه در انتخاب جنس تسمه و رولیک تأثیرگذار است.
۲. نوع و ابعاد ماده معدنی
مواد سنگین و درشتدانه نیاز به تسمههای مقاومتر (مانند استیلکورد) دارند، در حالی که مواد سبکتر با نوار نقالههای لاستیکی معمولی قابل جابهجایی هستند.
۳. مسافت و شیب انتقال
برای مسافتهای طولانی یا شیبدار، طراحی نوار نقاله (زاویه، نوع موتور، تعداد ایستگاههای انتقال) باید متناسب تنظیم شود.
۴. ظرفیت موردنیاز
میزان تناژ موردنیاز در ساعت، عرض تسمه و سرعت حرکت نوار نقاله را تعیین میکند.
۵. خدمات پس از فروش
اطمینان از دسترسی به قطعات یدکی (رولیک، تسمه، غلتک) و پشتیبانی فنی برای جلوگیری از توقف طولانی خط تولید ضروری است.
نگهداری و افزایش عمر نوار نقاله معدنی
برای جلوگیری از خرابی زودهنگام نوار نقاله های معدنی، رعایت نکات زیر توصیه میشود:
- بازرسی دورهای تسمه برای شناسایی ساییدگی یا پارگی
- تنظیم منظم راستای حرکت تسمه (Belt Tracking) برای جلوگیری از انحراف
- روانکاری و بازبینی غلطکها و یاتاقانها
- تعویض بهموقع قطعات فرسوده مانند رولیکهای ضربهگیر
- آموزش کارکنان برای بهرهبرداری صحیح و ایمن از دستگاه
تفاوت نوار نقاله معدن با نوار نقاله سایر صنایع
برخلاف نوار نقالههای صنایع غذایی یا بستهبندی که معمولاً وزن سبکتری جابهجا میکنند، نوار نقاله معدن باید:
- مقاومت بسیار بالاتری در برابر ضربه و سایش داشته باشد
- توانایی کار مداوم در شرایط جوی سخت (گرما، سرما، رطوبت، گرد و غبار) را داشته باشد
- استانداردهای ایمنی سختگیرانهتری (مانند سیستم توقف اضطراری) را رعایت کند
- در برخی موارد (مانند معادن زیرزمینی)، مقاوم در برابر آتش و مواد قابلاشتعال باشد
نتایج استفاده از نوار نقاله در صنایع معدن
استفاده از نوار نقالهها در معادن میتواند بهبود قابل توجهی در کارایی و بهرهوری عملیات به دنبال داشته باشد. با انتخاب درست و بهینهسازی مداوم سیستمهای نوار نقاله، معادن میتوانند با کاهش هزینهها و افزایش سرعت تولید، رقابتپذیری بیشتری را بهدست آورند.
جمعبندی
نوار نقاله معدن یکی از حیاتیترین تجهیزات در زنجیره استخراج و فرآوری مواد معدنی است که با انتخاب درست نوع، جنس و طراحی، میتواند بهرهوری عملیات معدنی را بهطور چشمگیری افزایش داده و هزینهها و ریسکهای ایمنی را کاهش دهد. اگر قصد خرید یا مشاوره برای انتخاب نوار نقاله معدنی مناسب پروژه خود را دارید، کارشناسان ما آماده ارائه مشاوره فنی رایگان هستند.
سوالات متداول نوار نقاله در صنایع معدن
در صنایع معدن، نوار نقالهها از اجزای مهم و کلیدی در فرآیند حمل و نقل مواد هستند. برخی از سوالات متداول در مورد استفاده از نوار نقاله در این صنعت به شرح زیر است:
نوار نقاله چیست و چه کاربردی در معدن دارد؟
- نوار نقاله سیستمی است که معمولا از یک تسمه متحرک تشکیل شده و برای جابجایی مواد از یک نقطه به نقطهای دیگر به کار میرود. در معدن، نوار نقالهها برای حمل سنگها، خاک و سایر مواد از مناطق معدنی به نقاط پردازش یا انبارداری استفاده میشوند.
چه نوع نوار نقالهای برای معادن مناسب است؟
- بسته به نوع مواد و شرایط کار، نوار نقالههای مختلفی ممکن است مورد استفاده قرار گیرند. به عنوان مثال، نوار نقالههای لاستیکی معمولاً برای مواد سنگین و محیطهای سخت مناسب هستند، در حالی که نوار نقالههای فلزی برای شرایط داغ یا خشن مناسبتر هستند.
چگونه میتوان از خرابی نوار نقاله پیشگیری کرد؟
- نگهداری منظم و بازبینی دورهای، همراه با استفاده از قطعات با کیفیت و طراحی مناسب، میتواند به پیشگیری از خرابی و افزایش عمر مفید نوار نقاله کمک کند. همچنین، آگاهی و آموزش کارکنان در مورد شیوههای صحیح بهرهبرداری نیز بسیار حائز اهمیت است.
مشکلات رایج در نوار نقاله چیست و چگونه میتوان آنها را حل کرد؟
- برخی از مشکلات متداول شامل ساییدگی تسمه، ریزش مواد و تنظیم نامناسب سیستم هستند. این مشکلات با تنظیم صحیح تجهیزات، تعویض به موقع قطعات مصرفی و اطمینان از مطابقت سیستم با شرایط محیطی میتوانند حل شوند.
چه زمانی باید تسمه نوار نقاله تعویض شود؟
- تسمه باید با توجه به نشانههای سایش و پارگی، کاهش کارایی و عملکرد نادرست بررسی و در صورت لزوم تعویض گردد. پایش منظم و دقیق کمک میکند تا زمان مناسب تعویض بدون ایجاد اختلال در فرایند شناسایی شود.
آیا نوار نقاله در معدن زیرزمینی هم قابل استفاده است؟
- بله، نوار نقاله در معدن زیرزمینی با طراحی مقاومتر در برابر آتش و در ابعاد کوچکتر برای تناسب با فضای محدود تونلها استفاده میشود.
هزینه نوار نقاله معدنی به چه عواملی بستگی دارد؟
- عرض و طول تسمه، نوع جنس (لاستیکی، PVC یا استیلکورد)، ظرفیت موردنیاز، تعداد رولیک و سیستم موتور از عوامل اصلی تعیینکننده قیمت هستند.
چگونه عمر نوار نقاله معادن را افزایش دهیم؟
- با بازرسی دورهای، تنظیم منظم راستای تسمه، روانکاری غلطکها و تعویض بهموقع قطعات فرسوده میتوان عمر مفید دستگاه را بهطور قابلتوجهی افزایش داد.
