در صنعت برای پیشبرد سریع تر و بهینه تر محصولات، از کانوایرها استفاده می شود. هر یک از این انواع در طرح ها و مدل های مختلفی طراحی شده و به مرحله تولید می رسند. در این بین از جمله کاربردی ترین و رایج ترین سیستم های انتقالی که در صنعت استفاده می شود، نوار نقاله مونتاژ می باشد. در انواع خطوط تولید، جهت تولید محصولات و نیز مونتاژ قطعات از این سیستم های انتقال استفاده می کنند که در ادامه به توضیح مفصلی از آن می پردازیم. با ما همراه باشید.

نوار نقاله مونتاژ چیست

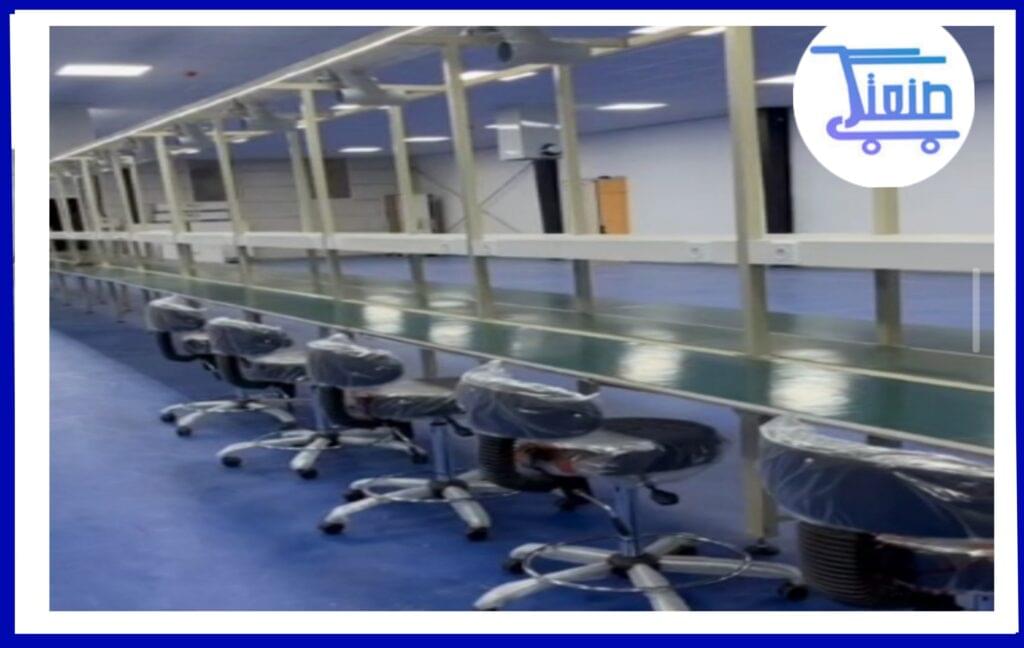

به سیستم های انتقالی که جهت هدایت محصولات و قطعات در طول خط تولید و یا خطوط مونتاژ استفاده می شود، در اصطلاح صنعتی به آن ها نوار نقاله مونتاژ گفته می شود. این دسته از سیستم های انتقال، علاوه بر نوار نقاله دارای میزهای جانبی نیز هستند که صرفا جهت استفاده اپراتورهای مونتاژ از آن به کار می روند. کانوایر مونتاژ نسبت به کاربردهای مختلف، در انواع مختلفی طراحی و به مرحله تولید می رسد.

انواع نوار نقاله مونتاژ

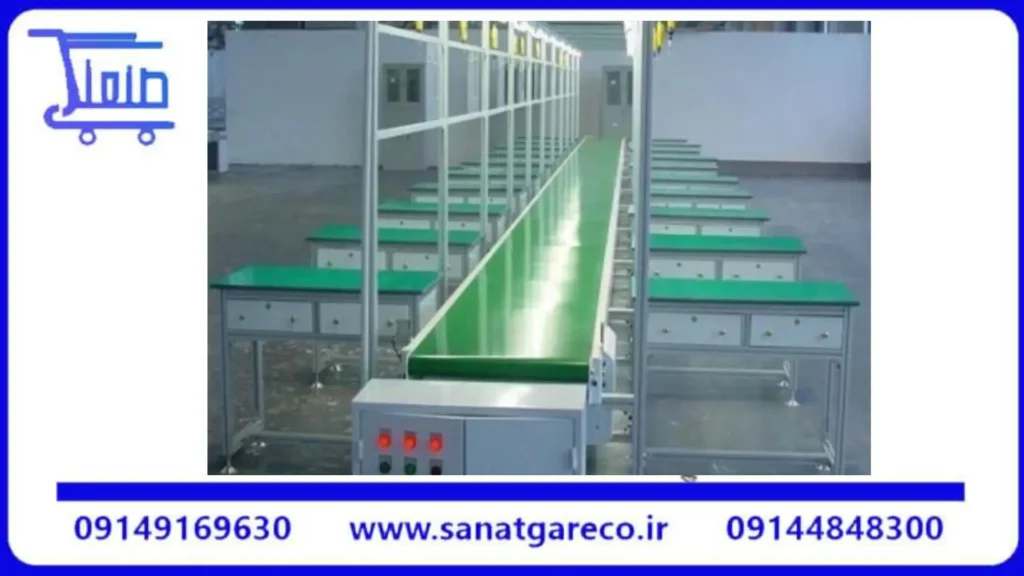

• نوار نقاله تسمه ای: این نوع از کانوایر دارای تسمه ای از جنس معمولا پی وی سی می باشد که در قسمت وسط نوار نقاله قرار دارد و وظیفه ی انتقال مرحله ای محصولات را به بخش های مختلف مونتاژ بر عهده دارد. کاربردی ترین و رایج ترین نوع از این سیستم ها، مربوط به همین مدل تسمه ای می باشد که برای بسیاری از صنایع کاربرد دارد.
• نوار نقاله غلتکی: در این مدل از نوار نقاله مونتاژ، بجای تسمه نقاله از رولیک هایی با قطر کوچک و طول های مختلف استفاده می شود که به فاصله خیلی کمی از یکدیگر قرار می گیرند و وظیفه ی انتقال محصولات را به بخش های مختلفی از خط تولید بر عهده دارند. معمولا این کانوایر به صورت دستی طراحی می شود و بدون نیاز به نیروی برق حرکت می کند و صرفا عملکرد آن توسط اپراتورهای تولید عملی می شود.

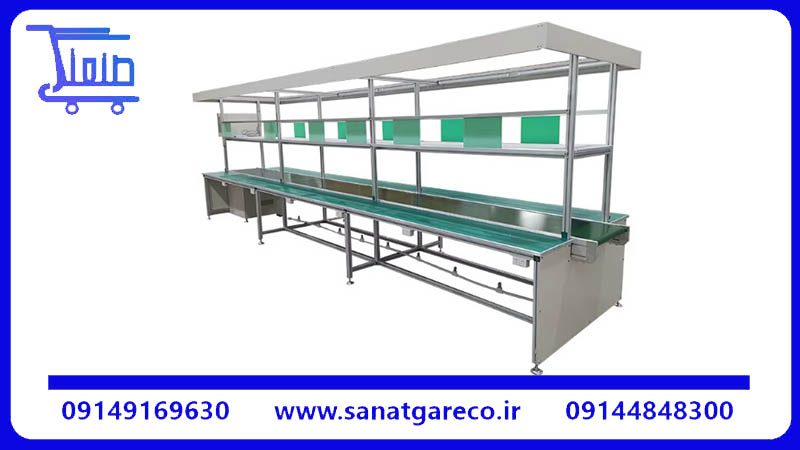

• نوار نقاله با میزهای افقی: در این مدل از کانوایر، در قسمت بغل های نوار نقاله، از میزهایی استفاده می شود که در حالت افقی به بدنه اصلی شاسی دستگاه متصل می شوند و اپراتورها در طرفین این میزها قرار گرفته و به صورت مرحله ای، محصول را جهت مونتاژ شدن بر روی این کانوایر هدایت می کنند.

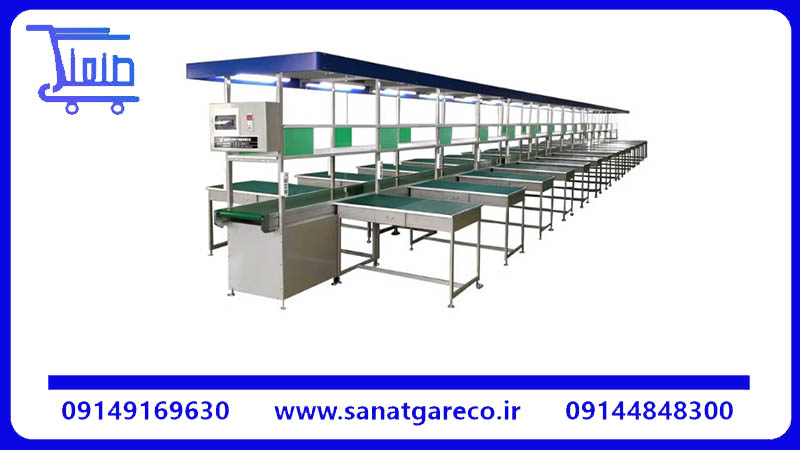

• نوار نقاله با میزهای عمودی: در این مدل از کانوایر، به بدنه ی اصلی کانوایر، میزهایی به صورت عمودی متصل می شوند که اپراتورها در اطراف این میزها نشسته و مراحل مونتاژ محصولات را پیش می برند. معمولا به دلیل ساختاری که این مدل از نوار نقاله مونتاژ دارد، کاربران بیشتری را در خود جای می دهد.
• نوار نقاله مونتاژ ثابت: در این نوع از کانوایر، معمولا نوار نقاله به صورت برقی نبوده و صرفا در قسمت میانی خط، جهت رد و بدل کردن تجهیزات مونتاژی به کار می روند و نیز در کناره های دستگاه از میزهای جانبی عمودی و افقی استفاده می شود.

جدول مقایسه ای انواع نوار نقاله مونتاژ

مزیت اصلی	مناسب برای چه صنعتی؟	جنس تسمه/ زنجیر	نوع نوار نقاله
حرکت بسیار نرم، ضد استاتیک و قیمت مناسب	قطعات الکترونیک، دارویی، بسته بندی خرد	پی وی سی یا پلی یورتان	تسمه ای (PVC / PU)
تحمل وزن بالا و مقاومت در برابر ضربه	مونتاژ لوازم خانگی سنگین، صنایع خودروسازی	فولاد یا پلاستیک فشرده	زنجیری (Chain Conveyor)
قابلیت تعویض سریع پلاک های آسیب دیده و شستشو	خطوط بسته بندی، مواد غذایی و دارویی	پلاستیک مهندسی (PP / POM)	ماژولار (Modular Belt)
امکان توقف قطعه در ایستگاه بدون توقف کردن کل خط	خطوط ایستگاهی، مونتاژ جعبه و کارتن	استیل یا گالوانیزه (موتوردار/ثقلی)	غلتکی (Roller Conveyor)

مزایای استفاده از نوار نقاله مونتاژ

• کاهش هزینه های کارگری: بسیاری از بخش های تولید و یا مونتاژ توسط نیروی انسانی انجام می شود که در این صورت، هزینه های کارگری حذف شده و وظایف آن ها بر دوش کانوایرها گذاشته می شود.
• بهبود ایمنی: در این روش به دلیل عدم دخالت انسان در مراحل انتقال، ایمنی محصولات هنگام جا به جایی به طور کامل رعایت می شود.
• بهینه سازی فضا: استفاده از نوار نقاله مونتاژ به عنوان جایگزین افراد، فضای کارگاه را خلوت تر و بهینه می کند.
• یکنواختی و کیفیت بهتر: به دلیل انجام عملیات مونتاژ و انتقال محصولات توسط نوار نقاله، یکنواختی محصول به طور کامل حفظ می شود.

عوامل موثر بر قیمت نوار نقاله مونتاژ

• نوع و جنس تسمه: برای این نوع از کانوایرها از تسمه های پی وی سی، گریپ، پی یو و … استفاده می شود که قیمت هر کدام متفاوت از دیگری است و در قیمت نهایی تاثیر گذار است.
• ابعاد کلی نوار نقاله: طول، عرض، ارتفاع دستگاه از زمین و … در تعیین قیمت کلی کانوایر بسیار موثر می باشد.
• ظرفیت بار: نوع کالایی که روی دستگاه قرار است مونتاژ شود و ظرفیت مونتاژ روزانه، در محاسبه قیمتی دستگاه تاثیر بالایی دارد.
• ابعاد و نوع میزهای جانبی: میزهای جانبی نوار نقاله مونتاژ در انواع افقی، عمودی، جدا از دستگاه و … ساخته می شود که قیمت هر کدام از این سازه ها متفاوت از هم بوده و در قیمت نهایی دستگاه تاثیر گذار است.
• تجهیزات جانبی: نوع تجهیزات جانبی به کار رفته از جمله: مهتابی، کشوی ابزار، فن و … بر روی دستگاه، تغییراتی را در قیمت اعمال می کند.
• هزینه نصب و راه اندازی: اگر پس از پایان مرحله ساخت نوار نقاله ها، نیازی به نصب و راه اندازی در محل باشد، قطعا قیمت را شامل تغییراتی خواهد کرد.

اجزای اصلی نوار نقاله مونتاژ

• تسمه نقاله
• شاسی و فریم
• درام محرک و متحرک
• رولیک ها
• موتور و گیربکس
• سیستم کنترل
• پایه و سازه نگهدارنده
• میزهای کار
• سینی قطعات و ابزار

کاربردهای واقعی نوار نقاله مونتاژ در صنایع مختلف

• خط مونتاژ قطعات خودرو (اتصال درب، صندلی، پنل داخلی)
• مونتاژ لوازم خانگی (یخچال، ماشین لباسشویی)

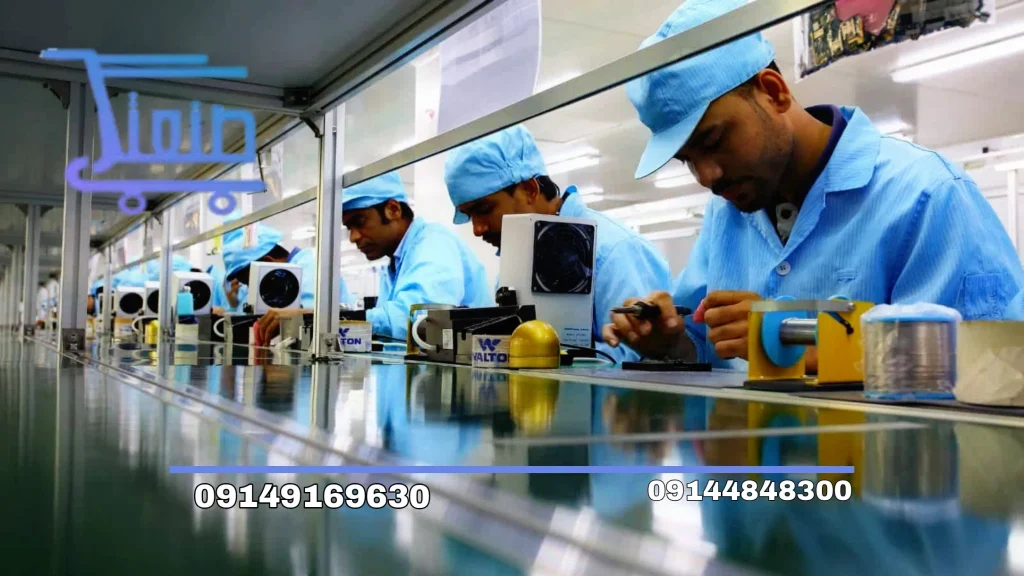

• بسته بندی و مونتاژ محصولات الکترونیکی (موبایل، قطعات کامپیوتر)
• خطوط مونتاژ نیمه اتوماتیک در صنایع کوچک

راهنمای نگهداری و افزایش عمر نوار نقاله مونتاژ

رعایت چند نکته ساده، عمر نوار نقاله مونتاژ را افزایش داده و از توقف ناگهانی خط تولید جلوگیری می کند:

تنظیم کشش تسمه: کشش نامناسب باعث لغزش و سایش زودرس می شود، به صورت دوره ای بررسی شود.

روانکاری غلتک ها و یاتاقان ها: طبق برنامه زمانبندی، برای جلوگیری از اصطکاک و صدای غیر عادی.

بازرسی سطح تسمه: بررسی هفتگی/ماهانه برای شناسایی زود هنگام سایش یا ترک خوردگی.

هم راستایی تسمه و غلتک ها: جلوگیری از انحراف مسیر و پارگی تسمه.

تمیزکاری منظم: حذف گرد و غبار و براده برای حفظ دقت حرکت قطعات.

مشکلات رایج نوار نقاله مونتاژ و روش های رفع آن

نوار نقاله مونتاژ به دلیل کارکرد مداوم در خطوط تولید، ممکن است در اثر استفاده نادرست، تنظیم نبودن قطعات یا فرسودگی تجهیزات دچار مشکل شود. شناسایی به موقع ایرادات می تواند از توقف خط تولید و افزایش هزینه های تعمیر جلوگیری کند در ادامه مهم ترین مشکلات نوار نقاله مونتاژ و راهکارهای رفع آن را بررسی می کنیم:

1. انحراف تسمه نوار نقاله

یکی از مشکلات رایج، حرکت تسمه به سمت چپ یا راست و خارج شدن آن از مسیر استاندارد است. تنظیم نبودن رولیک ها و درام ها، نامناسب بودن کشش تسمه یا تجمع مواد روی قطعات می تواند باعث این مشکل شود.

راهکار: هم راستایی رولیک ها و درام هارا بررسی کنید. کشش تسمه را اصلاح کرده و سطح تسمه و تجهیزات را تمیز نگه دارید.

2. لغزش تسمه روی درام

اگر تسمه به درستی حرکت نکند یا روی درام محرک سر بخورد، معمولاً انتقال نیرو به شکل مناسبی انجام نمی شود. کشش نامناسب تسمه، بارگذاری بیش از ظرفیت و کاهش اصطکاک بین تسمه و درام از عوامل احتمالی هستند.

راهکار: کشش تسمه و وضعیت سطح درام را بررسی کنید و ظرفیت بارگذاری را با مشخصات نوار نقاله مطابقت دهید.

3. کاهش یا نوسان سرعت نوار

تغییر سرعت تسمه می تواند عملکرد ایستگاه های مونتاژ را مختل کند و باعث ایجاد ناهماهنگی در خط تولید شود.

راهکار: موتور، گیربکس، اینورتر و سیستم کنترل را بررسی کنید. همچنین اطمینان حاصل کنید که بار روی نوار بیش از ظرفیت طراحی نیست.

راهنمای خرید نوار نقاله مونتاژ

برای خرید نوار نقاله مونتاژ باید دستگاهی را انتخاب کرد که با نوع محصول، فضای خط تولید و فرآیند مونتاژ هماهنگ باشد. بررسی چند مشخصه اصلی پیش از خرید، از هزینه های اضافی و مشکلات عملکردی جلوگیری می کند.

مهم ترین نکات هنگام خرید:

• ابعاد نوار: طول، عرض و ارتفاع دستگاه باید متناسب با فضای کارخانه و تعداد ایستگاه های کاری باشد.
• نوع محصول: وزن، ابعاد و جنس قطعات روی انتخاب تسمه و توان موتور تاثیر دارد.
• سرعت حرکت: سرعت نوار باید متناسب با زمان مورد نیاز برای انجام عملیات در هر ایستگاه باشد.
• موتور و گیربکس: توان موتور باید با طول نوار، وزن بار و سرعت مورد نیاز هماهنگ باشد.
• تعداد ایستگاه ها: تعداد اپراتورها و مراحل مونتاژ باید پیش از طراحی مشخص شود.
• تجهیزات جانبی: میزکار، سینی قطعات، قفسه ابزار، روشنایی و سیستم کنترل سرعت را می توان متناسب با نیاز خط تولید اضافه کرد.
• کیفیت ساخت: کیفیت شاسی، تسمه، رولیک ها، موتور و گیربکس را در کنار قیمت بررسی کنید.

در نهایت، برای خرید نوار نقاله مونتاژ بهتر است مشخصات محصول، طول و عرض نوار، سرعت، تعداد ایستگاه ها و تجهیزات مورد نیاز از ابتدا مشخص شود تا دستگاه متناسب با نیاز خط تولید طراحی و ساخته شود.

چگونه نوار نقاله مونتاژ مناسب خط تولید خود را انتخاب کنیم؟

انتخاب این نوار نقاله مناسب، به نوع محصول، وزن قطعات ، ظرفیت تولید و نحوه انجام عملیات مونتاژ بستگی دارد. یک سیستم مناسب باید علاوه بر انتقال منظم قطعات بین ایستگاه های کاری، شرایط مناسبی برای فعالیت اپراتور ها فراهم کند و بتواند با نیازهای خط تولید هماهنگ شود.

برای انتخاب نوار نقاله مناسب موارد زیر را در نظر بگیرید:

۱. نوع و وزن محصول

ابتدا باید مشخص شود محصول یا قطعاتی که روی نوار قرار می گیرند چه ابعاد و وزنی دارند. برای قطعات سبک معمولاً نوار نقاله تسمه ای گزینه مناسبی است، اما برای محصولات سنگین تر ممکن است استفاده از نوار نقاله زنجیری یا رولیکی انتخاب مناسب تری باشد.

۲. ظرفیت و سرعت خط تولید

سرعت حرکت نوار باید با زمان مورد نیاز برای انجام عملیات در هر ایستگاه هماهنگ باشد. سرعت بیش از حد می تواند باعث کاهش دقت اپراتور ها و سرعت پایین نیز باعث کاهش ظرفیت خط شود. بنابراین سرعت نوار نقاله باید بر اساس تعداد محصولات مورد نیاز در ساعت و زمان چرخه مونتاژ تعیین شود.

۳. تعداد ایستگاه های مونتاژ

تعداد ایستگاه ها یکی از عوامل مهم در طراحی نوار نقاله مونتاژ است. با مشخص شدن تعداد اپراتور ها و مراحل تولید می توان طول نوار، فاصله بین ایستگاه ها و محل قرارگیری تجهیزات را تعیین کرد.

۴. نوع نوار یا سیستم انتقال

باتوجه به شرایط خط تولید می توان از سیستم های مختلفی مانند نوار نقاله تسمه ای، رولیکی، زنجیری یا دو طرفه استفاده کرد. انتخاب نوع مناسب به وزن محصول، سطح زیرین قطعه، میزان اصطکاک و نحوه جابه‌جایی آن بستگی دارد.

۵. ابعاد و فضای کارخانه

۶. قابلیت تنظیم و سفارشی سازی

جمع بندی

نوار نقاله مونتاژ یکی از تجهیزات کاربردی در خطوط تولید و مونتاژ است که با انتقال سریع و منظم قطعات، به افزایش سرعت و بهره وری کمک می کند. انتخاب نوع مناسب نوار نقاله به عواملی مانند نوع محصول، ظرفیت خط تولید و فضای موجود بستگی دارد.استفاده از یک سیستم انتقال استاندارد و متناسب با نیاز مجموعه، علاوه بر کاهش هزینه های نیروی انسانی، موجب بهبود نظم و عملکرد خط تولید نیز خواهد شد.

این سیستم با کاهش جابه جایی دستی، افزایش سرعت خط تولید و ایجاد نظم بیشتر، به بهبود بهره وری و کاهش هزینه های عملیاتی کمک می کند. در نهایت استفاده از یک نوار نقاله مونتاژ استاندارد و متناسب با نیاز مجموعه می تواند نقش موثری در افزایش کیفیت، سرعت و راندمان فرآیند تولید داشته باشد.

سوالات متداول

1. آیا سرعت نوار نقاله مونتاژ قابل تنظیم است؟ بله، با استفاده از اینوتر و سیستم کنترل مناسب می توان سرعت حرکت تسمه را متناسب با فرآیند تولید تنظیم کرد.
2. چه نوع تسمه ای برای نوار نقاله مونتاژ مناسب است؟ انتخاب تسمه به نوع محصول، وزن قطعات، شرایط محیطی و سرعت خط تولید بستگی دارد و می توان از تسمه های PU, PVC, لاستیکی یا گزینه های دیگر استفاده کرد.
3. آیا امکان طراحی نوار نقاله مونتاژ به صورت سفارشی وجود دارد؟ بله، ابعاد، طول، عرض تسمه، سرعت، تعداد ایستگاه های کاری و تجهیزات جانلی می توانند متناسب با نیاز خط تولید طراحی شوند.
4. نگهداری نوار نقاله مونتاژ چگونه انجام می شود؟ بازرسی منظم تسمه، رولیک ها، موتور و گیربکس، سیستم برق و اتصالات، به همراه تمیزکاری و تنظیم کشش تسمه، به افزایش عمر دستگاه کمک می کند.
5. نوار نقاله مونتاژ چه تفاوتی با نوار نقاله معمولی دارد؟ نوار نقاله مونتاژ معمولاً برای هماهنگی با مراحل مختلف تولید و طراحی می شود و می تواند دارای ایستگاه های کاری و تجهیزات جانبس مخصوص فرآیند مونتاژ باشد.
6. نوار نقاله مونتاژ ثابت بهتر است یا متحرک؟ انتخاب بین مدل ثابت و متحرک به نوع خط تولید و نیاز کارخانه بستگی دارد. مدل ثابت برای خطوط تولید دائمی مناسب است، درحالی که مدل متحرک انعطاف پذیری بیشتری برای تغییر محل یا چیدمان خط فراهم می کند.
