نوار نقاله چیست؟ معرفی انواع، ساختار و کاربرد نوار نقاله صنعتی

نوار نقاله چیست؟ نوار نقاله یکی از پرکاربردترین تجهیزات انتقال مواد در صنایع مختلف است که برای جابه‌جایی پیوسته، ایمن و سریع مواد در خطوط تولید و فرآیندهای صنعتی استفاده می‌شود. این سیستم نقش مهمی در افزایش بهره‌وری، کاهش نیروی انسانی و بهینه‌سازی زمان تولید دارد. اگر در بروشور یک تأمین‌کننده یا استعلام قیمت به این کلمه برخورده‌اید و ندانسته‌اید دقیقاً همان دستگاه انتقال مواد است یا چیز دیگری، در این مقاله پاسخ آن و همچنین نگاهی عمیق‌تر به اجزای فنی و انواع ساختاری نوار نقاله را می‌خوانید؛ نکاتی که معمولاً در معرفی‌های عمومی نوار نقاله به آن‌ها اشاره نمی‌شود.

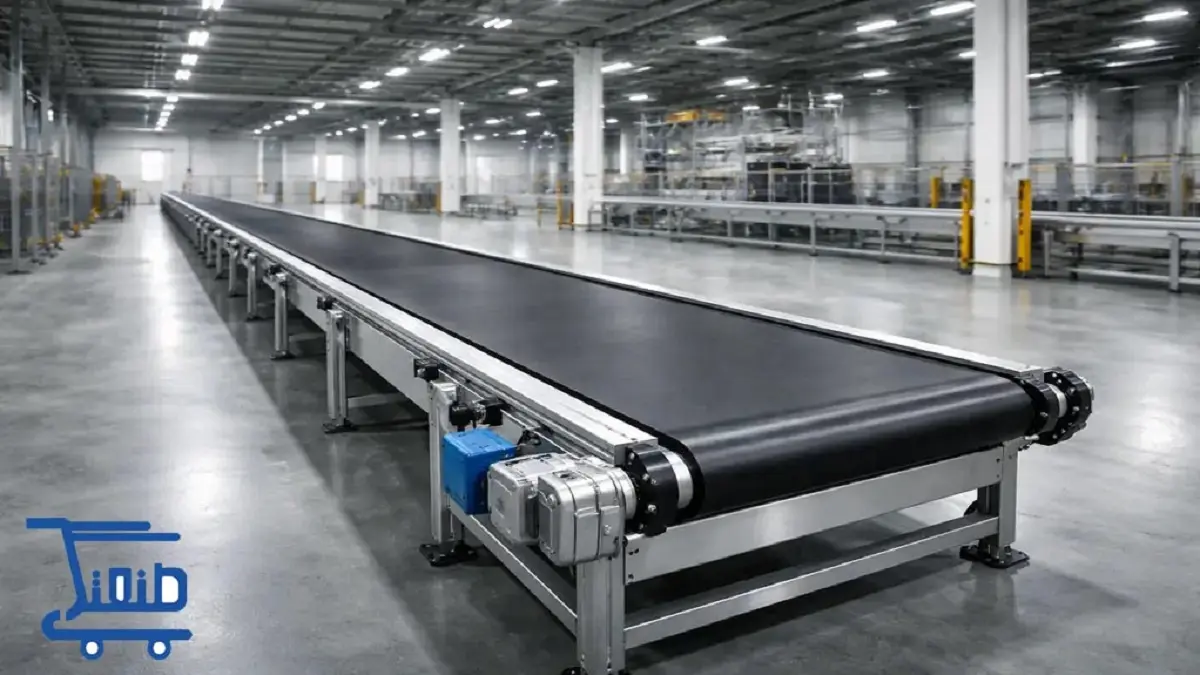

نوار نقاله چیست؟

نوار نقاله (Conveyor Belt) سیستمی مکانیزه برای جابه‌جایی مواد، کالا یا محصولات از یک نقطه به نقطه دیگر است. این سیستم معمولاً از یک تسمه متحرک تشکیل شده که روی رولیک‌ها یا غلتک‌ها حرکت می‌کند و توسط موتور الکتریکی به حرکت درمی‌آید. استفاده از نوار نقاله باعث افزایش بهره‌وری، کاهش خطای انسانی و ایمنی بیشتر در محیط‌های صنعتی می‌شود.

اجزای اصلی نوار نقاله صنعتی

هر نوار نقاله صنعتی از چند بخش اصلی تشکیل شده است که عملکرد صحیح آن وابسته به هماهنگی این اجزا است:

• تسمه نقاله: بخش متحرک اصلی که مواد روی آن قرار می‌گیرند.
• موتور و گیربکس: تأمین‌کننده نیروی حرکت تسمه.
• رولیک و غلتک: پشتیبانی و هدایت تسمه.
• شاسی یا فریم: ساختار فلزی نگهدارنده کل سیستم.
• سیستم کنترل: شامل کلیدها، اینورتر و تابلو برق.

نوار نقاله صنعتی چگونه کار می‌کند؟

نوار نقاله یکی از مهم‌ترین تجهیزات انتقال مواد در صنایع مختلف است که نقش کلیدی در افزایش سرعت، کاهش هزینه نیروی انسانی و بهینه‌سازی خطوط تولید دارد. امروزه استفاده از نوار نقاله صنعتی در کارخانه‌ها، انبارها، معادن، صنایع غذایی و خطوط بسته‌بندی به یک استاندارد تبدیل شده است. در این مقاله به‌صورت کامل بررسی می‌کنیم که نوار نقاله چیست، از چه اجزایی تشکیل شده، چه انواعی دارد و در چه صنایعی استفاده می‌شود.

انواع نوار نقاله صنعتی

بسته به نوع کاربرد، وزن مواد و شرایط محیطی، نوار نقاله‌ها در انواع مختلفی طراحی و تولید می‌شوند:

نوار نقاله لاستیکی یا نوار نقاله EP

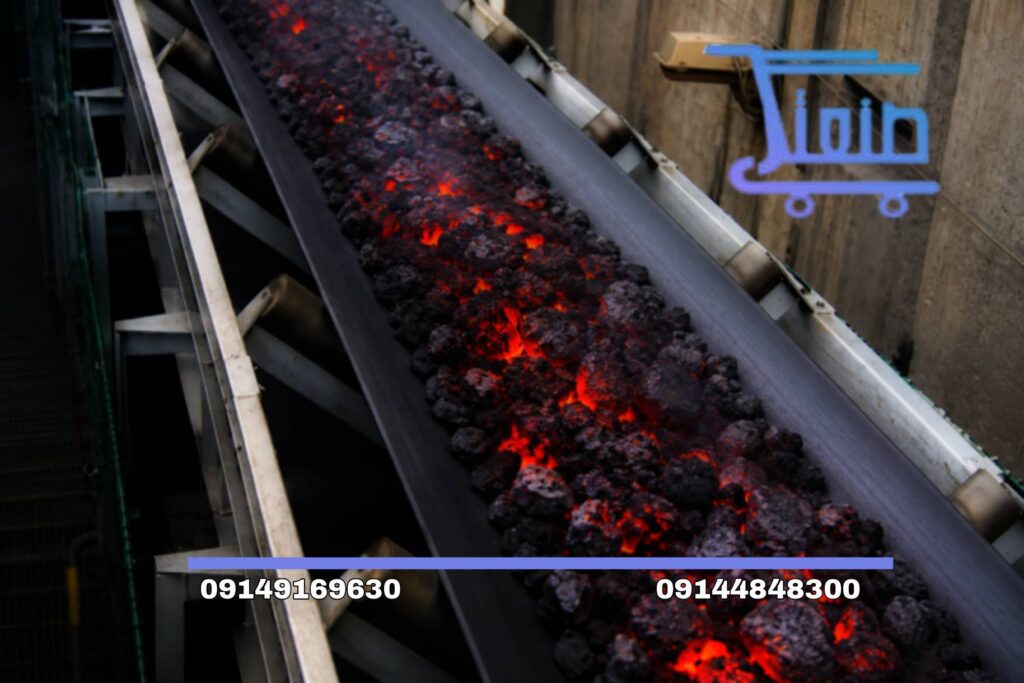

نوار نقاله لاستیکی یکی از رایج‌ترین انواع نوار نقاله است که در معادن، صنایع سنگین و انتقال مواد فله استفاده می‌شود. این نوع تسمه مقاومت بالایی در برابر سایش و ضربه دارد. EP مخفف ترکیب دو نوع الیاف به‌کاررفته در لایه داخلی تسمه‌های نقاله لاستیکی است: پلی‌استر (E) که در جهت طول تسمه (تار) بافته می‌شود و پلی‌آمید یا نایلون (P) که در جهت عرض تسمه (پود) قرار می‌گیرد. این ترکیب، لایه‌ای به نام «منجید» یا «کانواس» (بافت داخلی تسمه) را تشکیل می‌دهد که استحکام کششی تسمه را تأمین می‌کند و بین دو پوشش لاستیکی رویی و زیرین تسمه قرار می‌گیرد.

مزیت اصلی تسمه‌های EP نسبت به تسمه‌های نخی سنتی، کشیدگی کم در جهت طول، مقاومت بالا در برابر رطوبت و پارگی، و وزن سبک‌تر است؛ به همین دلیل تسمه‌های EP امروزه برای انتقال مواد در مسافت‌های متوسط تا طولانی و با بار سنگین در صنایع معدن، سیمان و فولاد بسیار رایج شده‌اند. تعداد لایه‌های EP (مثلاً EP400/3 یا EP500/4) نیز مستقیماً روی میزان استحکام کششی و قیمت تسمه تأثیر می‌گذارد.

نوار نقاله PVC

نوار نقاله PVC بیشتر در صنایع بسته‌بندی، انبارداری و خطوط مونتاژ کاربرد دارد. این نوع نوار نقاله وزن سبک‌تری دارد و برای محیط‌های تمیز مناسب است.

نوار نقاله PU

نوار نقاله PU به دلیل ویژگی‌های بهداشتی، در صنایع غذایی، دارویی و بهداشتی استفاده می‌شود. این نوع تسمه در برابر روغن و مواد شیمیایی مقاومت بالایی دارد.

نوار نقاله مدولار

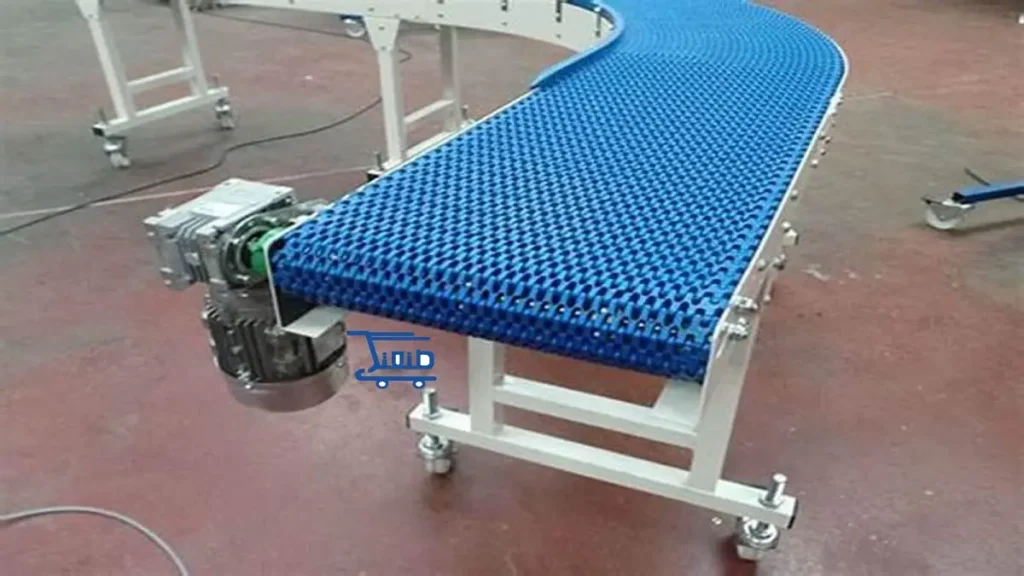

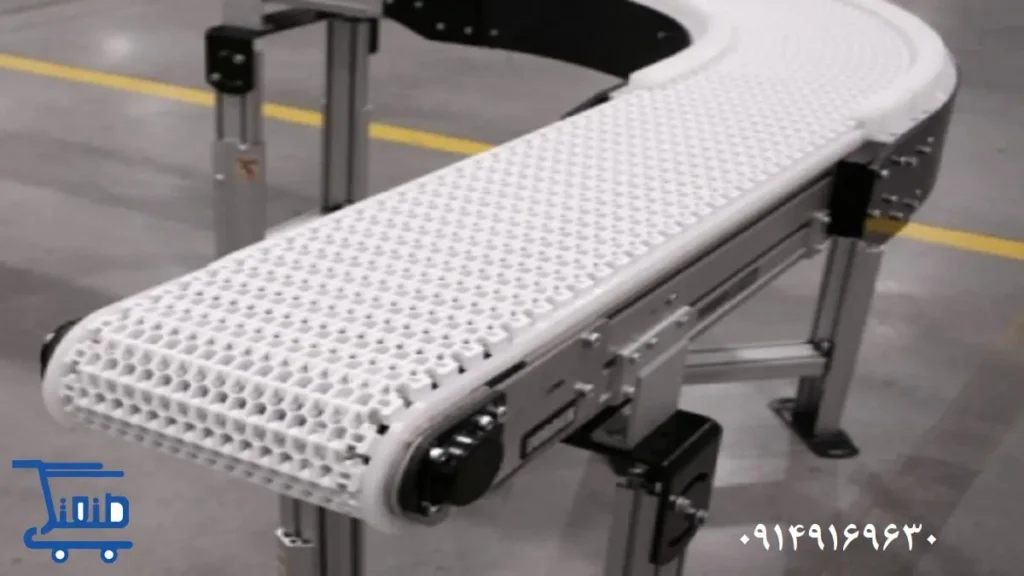

نوار نقاله مدولار از قطعات پلاستیکی مجزا تشکیل شده که مانند حلقه‌های زنجیر به هم قفل می‌شوند و در صورت آسیب‌دیدگی، تنها همان قطعه معیوب قابل تعویض است، بدون آنکه لازم باشد کل تسمه تعویض شود. این ویژگی هزینه تعمیر و نگهداری را در بلندمدت به شکل قابل توجهی کاهش می‌دهد و به همین دلیل در خطوطی که نیاز به شست‌وشوی مکرر یا تعویض سریع قطعه دارند (مانند صنایع غذایی) گزینه اقتصادی‌تری نسبت به تسمه‌های یکپارچه به شمار می‌رود.

نگاهی دقیق‌تر به قطعات کلیدی نوار نقاله

قطعاتی مانند تسمه، شاسی و موتور معمولاً در معرفی‌های اولیه نوار نقاله ذکر می‌شوند، اما چند قطعه دیگر هستند که عملکرد واقعی سیستم به آن‌ها گره خورده و کمتر به‌صورت تخصصی توضیح داده می‌شوند.

رولیک نوار نقاله

رولیک یا غلتک، استوانه‌ای است که در زیر و پشت تسمه قرار می‌گیرد و با چرخش خود مسیر حرکت تسمه را هدایت می‌کند. رولیک‌ها بر اساس محل قرارگیری به دو دسته اصلی تقسیم می‌شوند:

• رولیک حمل بار (Carrying Roller): در مسیر رفت تسمه و زیر بار قرار می‌گیرد و معمولاً با زاویه‌ای مشخص (ترافینگ) نصب می‌شود تا مواد در وسط تسمه ثابت بمانند.
• رولیک برگشت (Return Roller): در مسیر برگشت تسمه، یعنی زیر شاسی، قرار دارد و وظیفه‌اش هدایت صاف تسمه خالی به سمت درام محرک است.

جنس رولیک‌ها معمولاً فولاد، پلاستیک صنعتی یا لاستیک است و انتخاب آن به وزن مواد، سرعت خط و شرایط محیطی (رطوبت، گرد و غبار، دما) بستگی دارد. رولیک‌های نامناسب یا فرسوده یکی از رایج‌ترین دلایل انحراف تسمه و افزایش استهلاک آن هستند.

درام نوار نقاله

درام یا طبلک، استوانه بزرگ‌تری نسبت به رولیک است که در دو سر نوار نقاله (سر و ته دستگاه) نصب می‌شود و تسمه دور آن می‌چرخد. دو نوع اصلی درام عبارت‌اند از:

• درام محرک (Drive Drum): مستقیماً به موتور و گیربکس متصل است و نیروی چرخشی لازم برای حرکت کل تسمه را تأمین می‌کند.
• درام متحرک یا هرزگرد (Idler Drum): صرفاً مسیر تسمه را برمی‌گرداند و نیروی محرکه‌ای تولید نمی‌کند.

قطر شفت درام باید بر اساس بار وارده و مقاومت خستگی محاسبه شود، چون کوچک‌ترین انحراف در این شفت می‌تواند باعث لغزش یا پارگی تسمه در بلندمدت شود. به همین دلیل در پروژه‌های صنعتی سنگین، محاسبه درام و شفت آن یکی از مراحل مهم طراحی نوار نقاله است. در برخی کاتالوگ‌ها به‌جای «درام»، از واژه «پولی» هم استفاده می‌شود که همان مفهوم را می‌رساند؛ اتصال این پولی به گیربکس نیز معمولاً از طریق یک کوپلینگ (مانند کوپلینگ هالوپین یا میل‌پینی) انجام می‌شود تا لرزش و ضربه ناشی از راه‌اندازی موتور به شفت درام منتقل نشود.

شوت نوار نقاله

شوت (Chute) مجرایی شیب‌دار است که مواد را از نقطه تخلیه یک نوار نقاله به نوار نقاله بعدی یا به داخل سیلو و مخزن هدایت می‌کند. طراحی نادرست شوت باعث می‌شود مواد با سرعت یا زاویه‌ای نامناسب روی تسمه دریافت‌کننده بریزند؛ در این حالت اگر سرعت ریزش مواد با سرعت حرکت تسمه هم‌راستا نباشد، ذرات کمانه می‌کنند و از کناره‌های نوار نقاله بیرون می‌ریزند. برای جلوگیری از این پدیده، در طراحی شوت‌های حرفه‌ای از سطوح منحنی یا دریچه‌های کنترل جریان استفاده می‌شود تا جهت و سرعت ریزش مواد تا حد امکان با جهت حرکت تسمه یکسان شود؛ موضوعی که به‌ویژه در نوار نقاله‌های شیب‌دار و بارگیری کشتی اهمیت زیادی دارد.

اصطلاحات و انواع دیگری که کمتر درباره‌شان صحبت می‌شود

فراتر از مواردی که گفته شد، در بازار و کاتالوگ‌های تخصصی نوار نقاله به اصطلاحات و مدل‌های دیگری هم برمی‌خورید که دانستن آن‌ها هنگام مذاکره با تأمین‌کننده یا مشاور فنی به شما کمک می‌کند:

• گیربکس‌های نوار نقاله: انتقال قدرت موتور به درام محرک معمولاً از طریق یکی از انواع گیربکس حلزونی، هلیکال، کرانویل یا آویز انجام می‌شود؛ هرکدام بسته به گشتاور، سرعت و فضای نصب موردنیاز انتخاب می‌شوند.
• نوار نقاله سطلی (بالابر کاسه‌ای): برای انتقال عمودی مواد فله از کاسه‌های متصل به یک زنجیر یا تسمه استفاده می‌کند و در سیلوها و آسیاب‌ها کاربرد دارد.
• نوار نقاله مغناطیسی: برای جداسازی یا جابه‌جایی قطعات فلزی و مواد دارای خاصیت مغناطیسی به کار می‌رود و می‌تواند مواد را حتی به‌صورت عمودی یا وارونه نگه دارد.

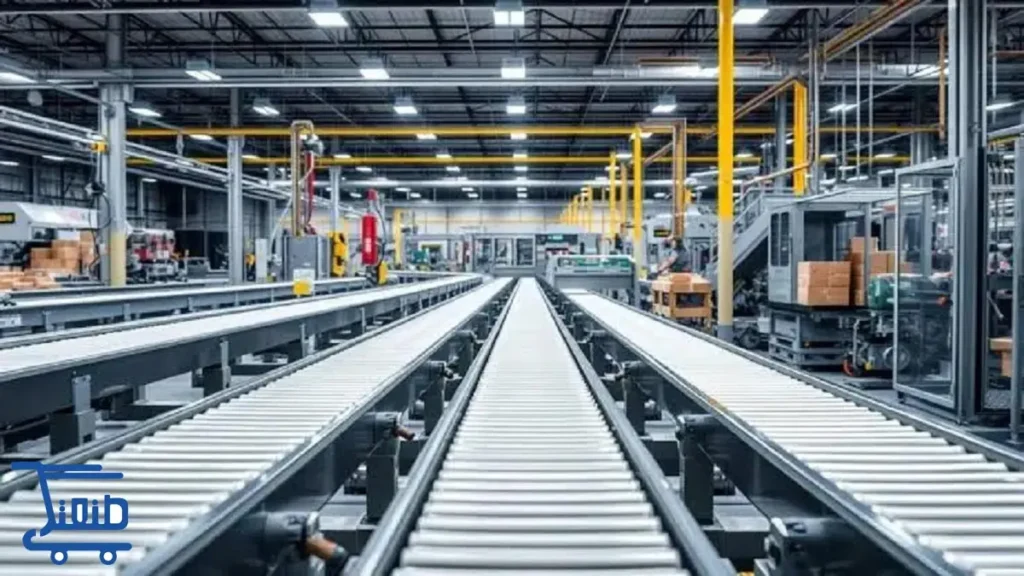

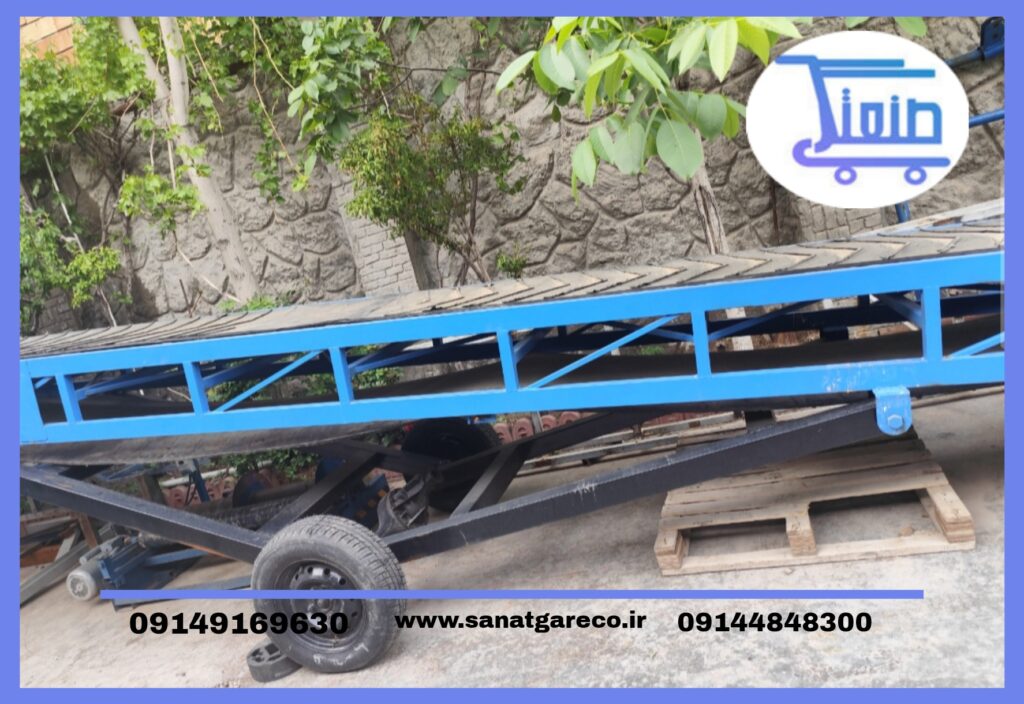

• نوار نقاله غلتکی زنده (لایو رولر): در این نوع، هر رولیک از طریق تسمه، زنجیر یا شفت مستقیماً به موتور متصل است؛ این طراحی کنترل سرعت را افزایش می‌دهد و امکان حرکت بار در مسیرهای شیب‌دار رو به بالا را فراهم می‌کند.
• تسمه‌های تخصصی: برای کاربردهای خاص، تسمه‌هایی مانند راف‌تاپ (Rough Top) برای مواد سبک و جلوگیری از لغزش، سایدوال برای انتقال در شیب‌های تند بدون ریزش مواد، و استیل‌کورد (با هسته سیمی فولادی) برای بارهای بسیار سنگین و مسافت‌های طولانی در معادن تولید می‌شوند.
• ریگلاژ تسمه: به تنظیم دوره‌ای کشش و مسیر حرکت تسمه گفته می‌شود که برای جلوگیری از انحراف و افزایش عمر مفید نوار نقاله ضروری است.

کاربرد نوار نقاله در صنایع مختلف

نوار نقاله صنعتی در صنایع متعددی مورد استفاده قرار می‌گیرد، از جمله:

• صنایع غذایی و نوشیدنی
• صنایع بسته‌بندی و لجستیک
• معادن و صنایع معدنی
• کارخانه‌های تولیدی و مونتاژ
• انبارها و مراکز توزیع

راهنمای خرید نوار نقاله صنعتی

برای انتخاب و خرید نوار نقاله مناسب، باید به فاکتورهای زیر توجه کنید:

• نوع و وزن مواد قابل انتقال
• طول و عرض نوار نقاله
• سرعت حرکت تسمه
• جنس تسمه (لاستیکی، PVC، PU و …)
• شرایط محیطی (رطوبت، دما، مواد شیمیایی)

انتخاب صحیح نوار نقاله باعث افزایش عمر دستگاه و کاهش هزینه‌های تعمیر و نگهداری می‌شود.

نکات مهم نگهداری و افزایش عمر نوار نقاله

برای عملکرد بهینه نوار نقاله، رعایت نکات زیر ضروری است:

• سرویس و بازبینی دوره‌ای
• تنظیم صحیح کشش تسمه
• تمیزکاری منظم تسمه و رولیک‌ها
• روانکاری قطعات متحرک

تفاوت نوار نقاله صنعتی با سیستم‌های انتقال سنتی

نوار نقاله صنعتی در مقایسه با روش‌های سنتی جابه‌جایی مواد، سرعت بالاتر، ایمنی بیشتر و هزینه عملیاتی کمتری دارد. استفاده از این سیستم باعث کاهش خطای انسانی، افزایش یکنواختی فرآیند و بهینه‌سازی فضای خطوط تولید می‌شود.در صورتی که قصد انتخاب یا سفارش سیستم مناسب را دارید، بررسی صفحه نوار نقاله صنعتی می‌تواند به تصمیم‌گیری دقیق‌تر شما کمک کند.

جمع‌بندی

نوار نقاله صنعتی یکی از اجزای حیاتی در خطوط تولید و انتقال مواد است که انتخاب صحیح آن تأثیر مستقیمی بر بهره‌وری و کاهش هزینه‌ها دارد. اگر قصد بررسی مدل‌ها، مشخصات فنی و قیمت روز را دارید، پیشنهاد می‌کنیم به صفحه خرید نوار نقاله صنعتی مراجعه کنید.

«برای مشاهده مدل‌های واقعی و قیمت روز نوار نقاله، به صفحه نوار نقاله مراجعه کنید.»

سوالات متداول درباره کانوایر و اجزای نوار نقاله
